產品說明2
UPS 擴展板V3P的【加購品】：壓克力外殼（外殼+自鎖開關+雙風扇）
產品介紹：
專門為樹莓派UPS鋰電池擴展板定制的一款外殼，將樹莓派主板和UPS集成在一起。（本頁面發貨不含樹莓派和UPS電源板和電池）
尺寸：長13.5*寬10.1*高5.6CM
材料：進口亞克力
顏色：透明（安裝前撕開雙面保護膜）
【發貨清單】：
1*外殼（7片亞克力組裝）
1*自鎖開關（已選配）
2*風扇（已選配）
【接線安裝說明】：風扇的接線是配有排針座，先通過矽膠杜邦線供電到排針座，然後接上風扇，以及給樹莓派供電，UPS板的接線UPS的說明書有詳細說明。
【安裝步驟】：
１．取出中間板，先把樹莓派以及UPS和電池，用銅柱分別固定在板上，電池固定在背面。
２．安裝對角的兩塊側板，以達到固定中間板的目的。

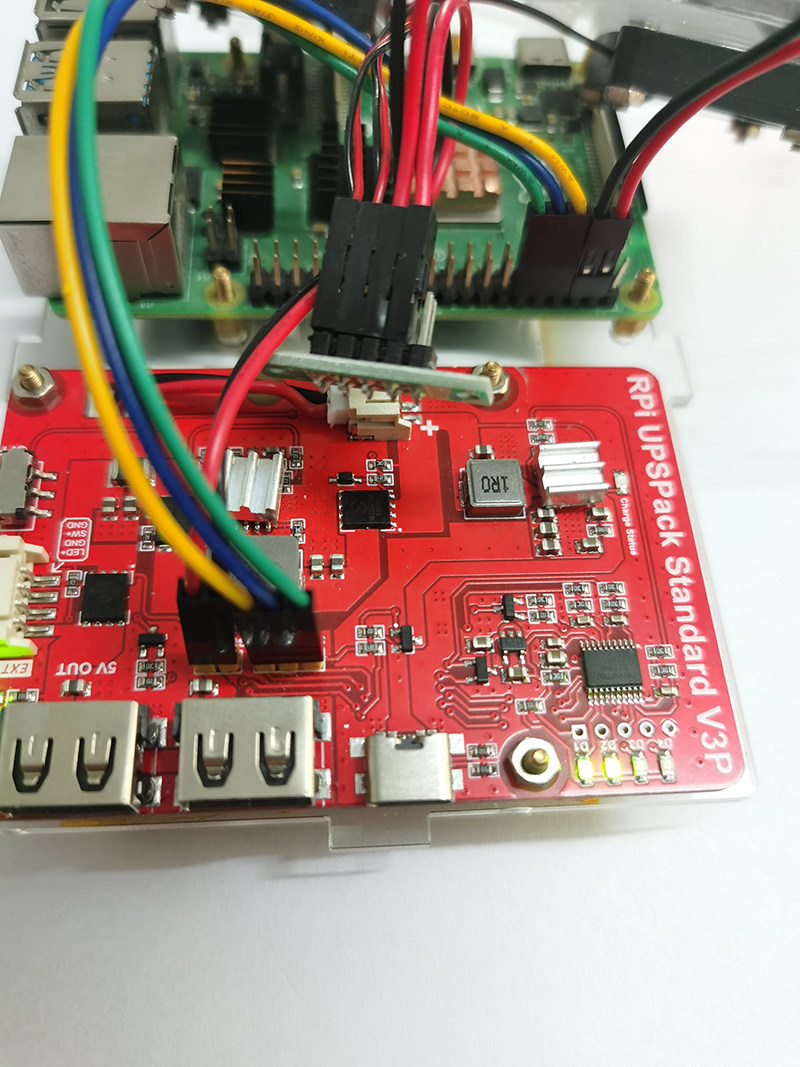

３．接線：
<1> 先把杜邦線排針找到，母對母矽膠杜邦線一頭插上樹莓派GPIO 4,6針腳，另一頭插到10P排針座上
<2> 兩個風扇杜邦線接到排針座上(注意正負極）
<3> 用另外一根2P母對母矽膠杜邦線一頭接到排針座上，另外一頭接到UPS板的2P GND 5V 針腳上（注意，UPS排針需要自己焊接）。
４．安裝另外兩塊側板，把線接好，蓋上頂蓋，大功告成。
