產品說明0
產品簡介
|
產品用途
|
編程座、測試座，對SSOP20的IC芯片進行燒寫、測試
|
|
適用封裝
|
SSOP8-SSOP20、TSSOP8-TSSOP20，引腳間距0.65mm，含引腳寬度6.4mm
|
|
特點
|
底部引出引腳為不規則排列
|
_0.jpg)
規格尺寸
SSOP20 編程座/測試座適用芯片詳細規格，以及適配座外形尺寸：
單位: mm
|
型號
|
引腳間距
|
引腳數
|
適用IC尺寸 (參考)
|
外型尺寸 (參考)
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|
OTS-20(24)-0.65-01
|
0.65
|
20
|
6.4±0.05
|
4.4±0.05
|
5.2
|
max6.6
|
26.4
|
14.7
|
14
|
2.9
|
示意圖
_1.jpg)
(僅供參考，精確數據請查看編程座PDF及實物)
|

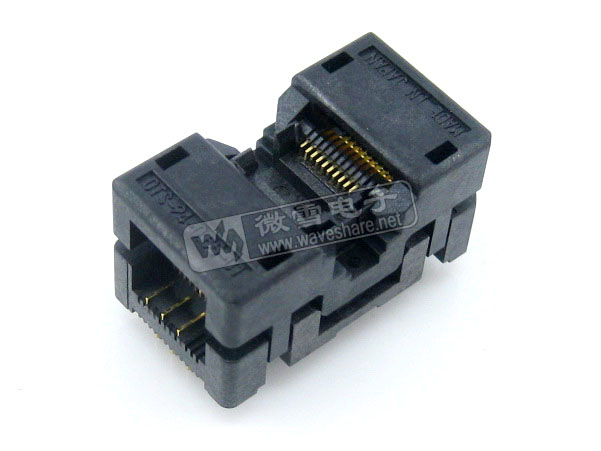

SSOP20 編程座/測試座實物圖片，點擊圖片查看高清大圖：
