產品說明2
《有這些規格可選》：
１．1.8V（輸出２種）：1.8V轉12V、1.8V轉24V
２．3.3V（輸出４種）：3.3V轉3.3V、3.3V轉5V、3.3V轉12V、3.3V轉24V
３．5V（輸出５種）：5V轉1.8V、5V轉3.3V、5V轉5V、5V轉12V、5V轉24V
４．12V（輸出５種）：12V轉1.8V、12V轉3.3V、12V轉5V、12V轉12V、12V轉24V
５．24V（輸出５種）：24V轉1.8V、24V轉3.3V、24V轉5V、24V轉12V、24V轉24V
一、模塊概述：
1、採用全新原裝台灣光耦。
2、極限轉換頻率20KHZ。
3、用途廣泛，可用於信號隔離，單片機，PLC等信號之間電平轉換，PNP,NPN信號轉NPN信號，信號電平電壓轉換等用途。
4、模塊外形尺寸：48* 86 *40 mm (長*寬*高)。

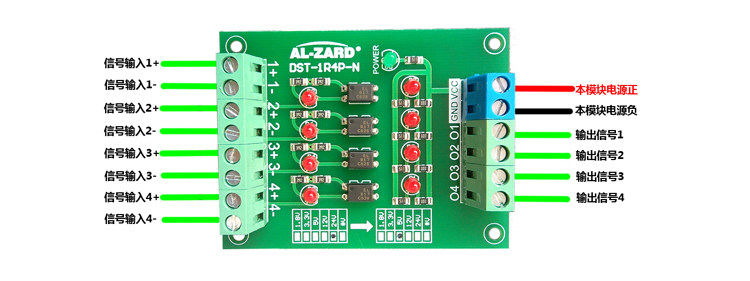

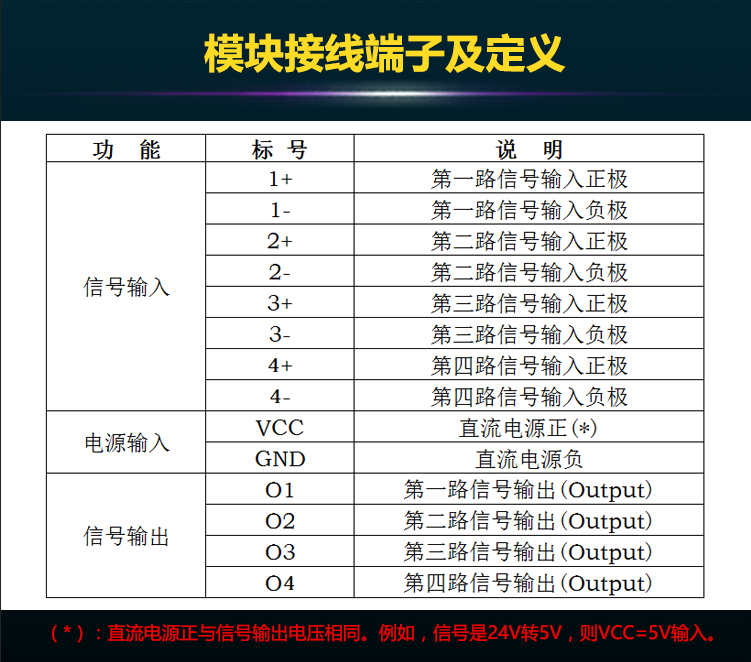

二、模塊接線端子及定義：
【NPN輸出】
（NPN輸出，24V轉5V為例）：
備註：其餘不同信號電壓之間轉換線路相同，圖中電阻阻值不同。

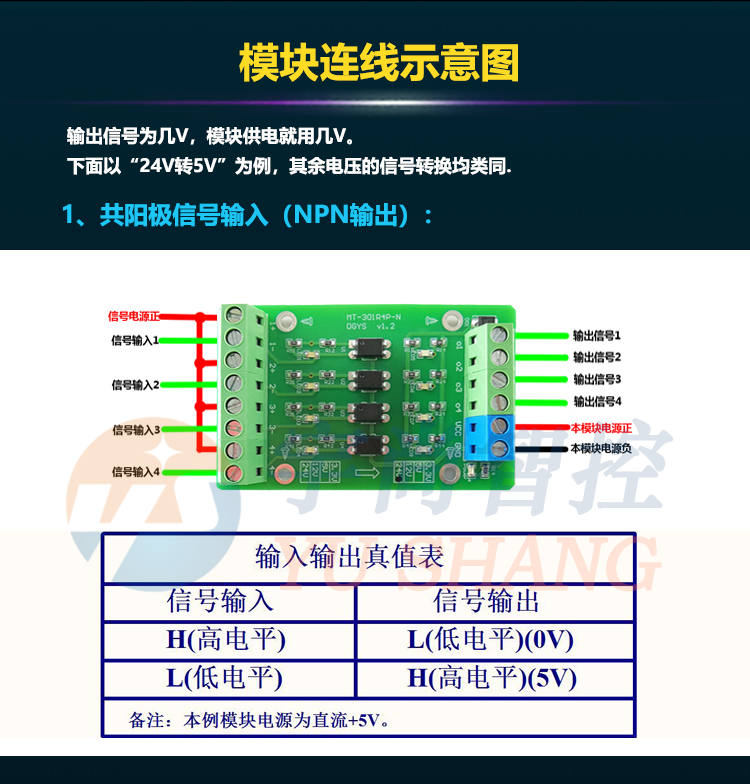

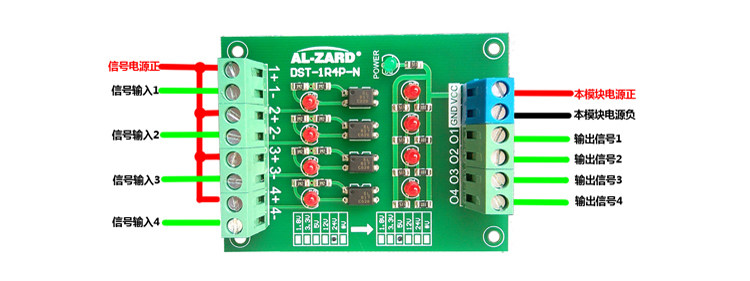

1、共陽極信號輸入（NPN輸出）：

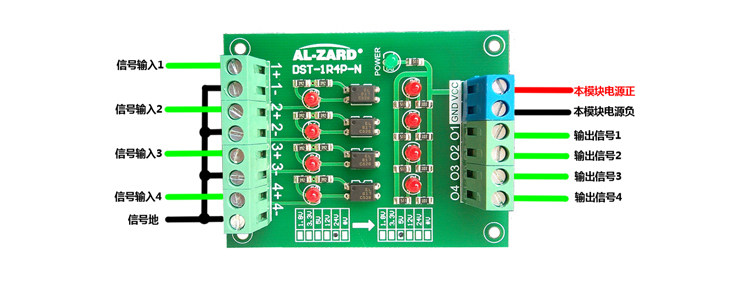

2、共陰極信號輸入（NPN輸出）：
3、差分信號輸入（NPN輸出）：
相關資訊

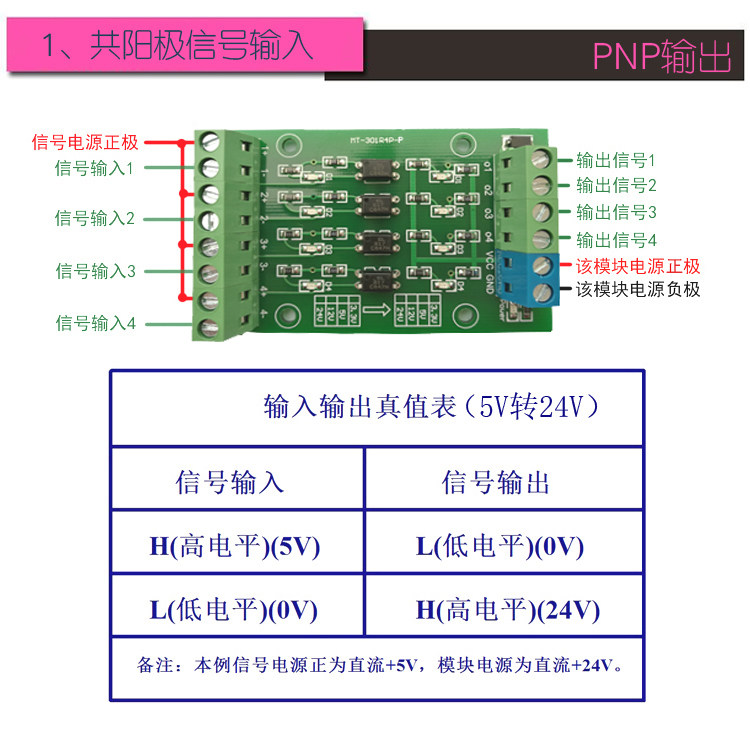

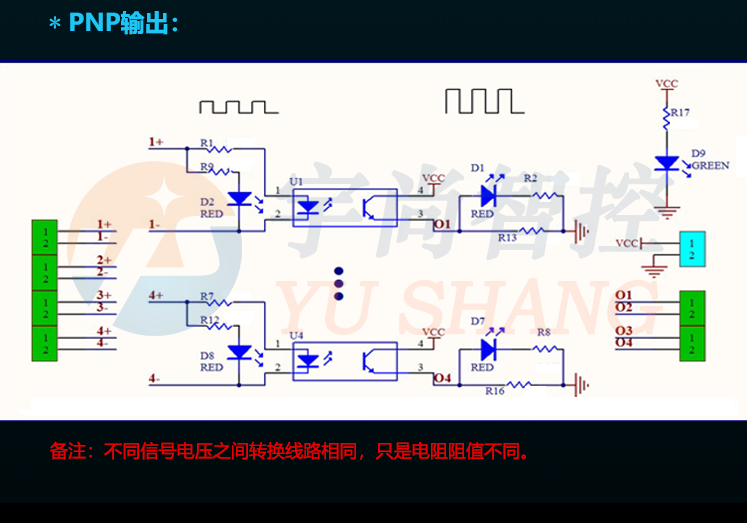

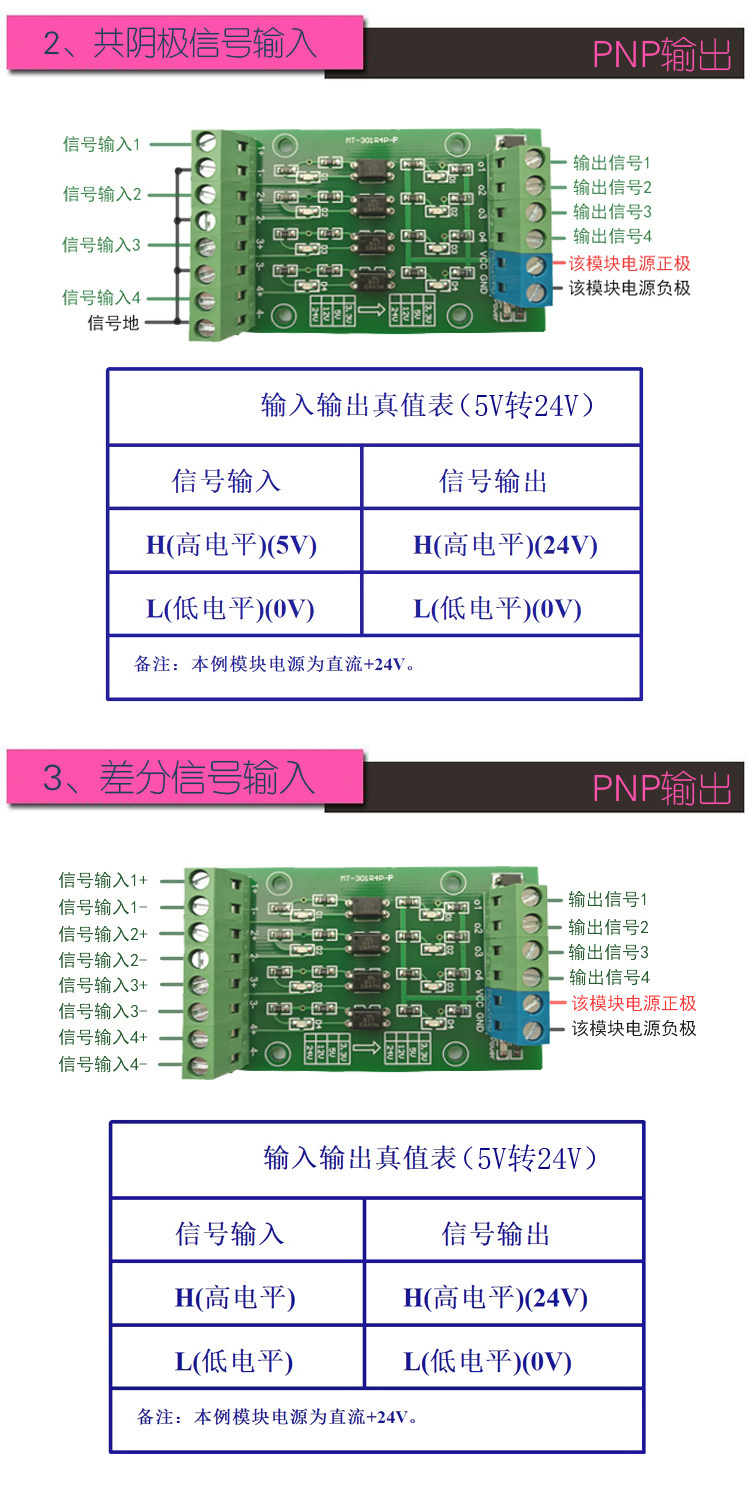

【PNP輸出】
（PNP輸出，24V轉5V為例）：
備註：其餘不同信號電壓之間轉換線路相同，圖中電阻阻值不同。
