本產品可用於marlin 1.1.X及2.0等開源固件。用Arduino IDE或Visual Studio Code編譯後直接燒錄固件到主板即可運行，是3D打印機廠家的理想選擇（量大請聯繫要求改價），也是DIY者的福音。
【特點優勢】
１．將2560及ramps1.4集合在一塊板子上，解決了Ramps1.4組合接口繁瑣、易初故障的問題
２．用戶可自己更換電機驅動,支持4988驅動和8825驅動、TMC2100驅動。
３．預留外接驅動信號,可外接大驅動來驅動57、86電機。
４．採用高質量MOSFET管，散熱效果更好,保證長時間工作穩定。
５．採用專用電源芯片,支持12V-24V電源輸入,解決Ramps電壓轉換芯片發熱、供電不足問題。
６．穩定可靠的濾波電路大大降低干擾的可能性,最大可能的避免打印過程中出現的死機、亂跑等現象。
７．採用CH340串口芯片,在確保穩定可靠的前提下，降低成本,更是解決了以往16U2難裝驅動的問題。
８．可以接受24V輸入，同樣系統功率下可以把熱床電流減小到1/4 ,有效解決熱床MOS管發熱問題。
９．使用開源固件Marlin ,配置和ramps1.4完全相同,可直接替代Ramps1.4o
１０．可直接連接2004LCD顯示屏及12864LCD顯示屏,可支持創客開發的TFT28、TFT32觸摸屏。
１１．XYZ軸分別採用不同顏色的端子來對應電機和限位開關，方便接線。
１２．人性化的設計,用不同顏色的端子區分驅動方向，降低插反的概率,防止因驅動插反而損壞主板。
MKS GEN L V1.0
特別注意：
正確的做法是先斷開電源，拔掉電機，
再重新上電，調電位器，測量電位器上的電壓，
直到測量的電壓與預期的相同。
切勿插反驅動，否則會燒壞驅動，甚至會燒壞主板!
GEN_ L V2.0驅動設置
注意:以下設置是基於MKS系列的驅動並行的設置，不同廠家的驅動可能設置的方式有所不同。

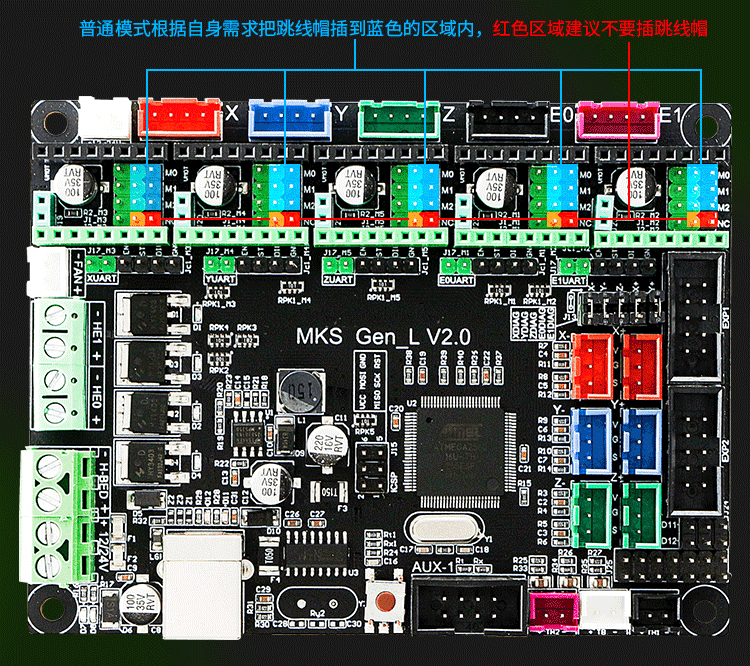

１．【 Step/dir普通返行模式】
在普通模式的情況下，(如A4988, LV8729,TB67s109)
通過跳線帽調節驅動的細分。可以根據自身需求，將跳線帽插到右側兩排黒色排針的MO,M1,M2處，進而突現對細分的調適。
注意:在普通的模式下第四個插針，建議不要插跳線帽。如果插.上跳線帽可能會影響部分驅動的使用。 (如TB67S109)
-－－－－－－－－－－－－－－－－－－－－－－－－－－

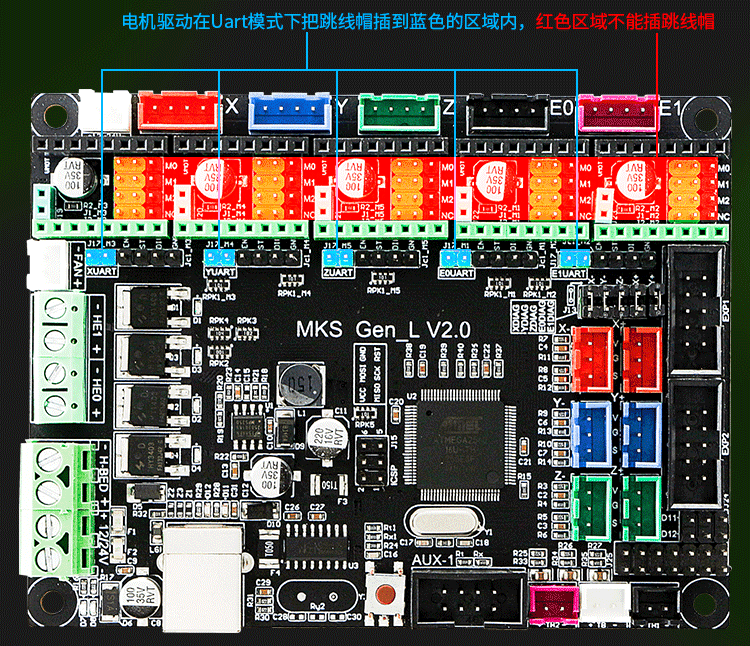

２．【Uart模式(MKS TMC2208 V2.0)】
電機驅動在UART模式下，可以直接在Marlin固件中直接進行電流、工作模式的配置。以TMC2208為例，使用的UART模式的情況下，需要做到以下幾點。 (圖文配合理解)如圖所示
- 1.驅動下面跳線帽需要全部取出(不能帶 有跳線帽)。
- 2.在主板上的UART插針處，插上跳線帽。
- 3.在marlin固件進行驅動部分的設置(詳情請參考說明書)
-－－－－－－－－－－－－－－－－－－－－－－－－－－

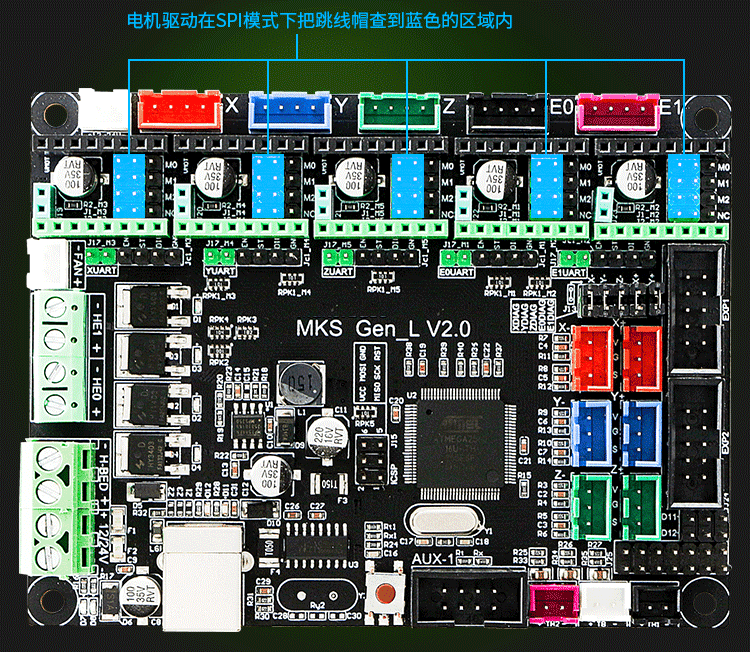

３．【SPI模式】
SPI模式由於主板內部線路的支持，TMC2130或者其他類型驅動的SPI模式不再需要進行跳線，直接跳線帽即可完成設置，如下圖所示左側綠色四排全部插上跳線帽。
SPI模式marlin固件設置(詳情請參考說明書)。
