產品說明4

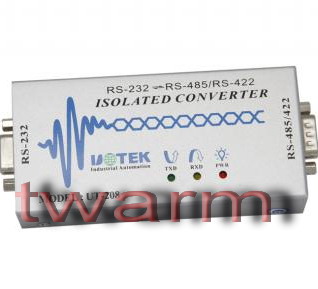

UT-208／（工業級）高性能 RS232到RS485/RS422 光電隔離轉換器
RS-232轉RS-485/422、RS-232 TO RS-485/422
UT-208光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠將單端的RS-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，採用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑製器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量衝擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護後面的電路元件不因瞬態高壓衝擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪湧保護功率，以及各種原因在線路上產生的浪湧電壓和瞬態過壓，並且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向， 而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基於RS-232的工作方式作任何軟件的修改。
UT-208光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每台轉換器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。
［產品特性］：
- ●相容於RS-232、RS-485、RS-422 TIA/EIA標準
- ●自動發送/接收數據，無需外部的流量控制訊號(RTS)，真正的三線(TXD.RXD.GND)制通信
- ●通訊速率：300bps-115.2Kbps
- ● 能夠連接128個RS-485接口 or RS-422接口設備
- ● 通訊距離：5000公尺（9600BPS）
- ● 電源及資料流量指示燈，可偵測故障點
- ●工作方式：
非同步半雙工（RS-485）或
非同步全雙工(RS-422)通用，無需跳線設置 - ●光電隔離加強型（隔離電壓2.5KVrms /500VDC絕緣），專用DC/DC模組，RS-485/422提供每線600W的防雷、突波、±15KV ESD保護及防止共地干擾
- ●電氣接口：DB9孔型到DB9 針型連接器
- ●傳輸媒體：雙絞線或屏蔽線
- ●外形尺寸：113mm×55mm×25mm
- ● 使用環境：-40℃ 到85℃，相對濕度為5%到95%
- ● 適用於所有所使用的通訊軟體，即插即用
- ● 支援所有作業系統
產品技術參數：
| 接口特性 | 接口兼容EIA/TIA的RS-232C、RS-485/RS-422標準 |

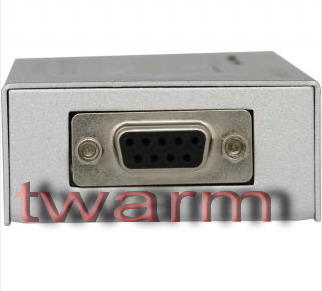

| 電氣接口 | RS-232接口輸入DB9母頭的連接器，

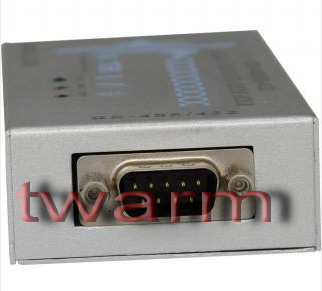

RS-422/RS-485接口輸出DB9公頭的連接器 |
| 保護等級 | RS-232接口+/-15KV ESD保護，RS-422、
RS-485接口每線600W的浪湧保護. |
| 隔離度 | 隔離電壓2500Vrms 500DC連續專用DC/DC模塊 |
| 工作方式 | 異步半雙工或異步全雙工 |
| 信號指示 | 三個信號指示燈電源（PWR）、發送（TXD）、接收（RXD） |
| 傳輸介質 | 雙絞線或屏蔽線 |
| 傳輸速率 | 115.2K bps 到300m 38.4K bps 到2.4Km 9600bps 到5Km |
| 外形尺寸 | 113mm×55mm×25mm |
| 使用環境 | -40℃ 到 85℃，相對濕度為5%到95%，無凝露 |
| 傳輸距離 | 0-5,000米（115200bps-9600bps） |
| 系統支持 | 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等（更新：所有作業系統） |
