產品說明10



 參數

系統信息

• 處理器
• Cortex-M4

• 主頻
• 120MHz

• Flash
• 512K字節

以太網

• 端口數
• 1

• 接口標準
• RJ45

• 速率
• 10/100 Mbps，MDI/MDIX交叉直連自動切換

• 保護
• 1.5KV電磁隔離，外殼隔離保護

• 網絡協議
• IP，TCP，UDP，DHCP，DNS，HTTP，ARP，ICMP，Web socket，Httpd client

• 接收緩存
• 最大支持16K字節緩存

串口

• 端口數
• 2（1路RS-232，1路RS-485，支持同時工作）

• 接口標準
• RS-232：DB9針式，RS-485：3線（A+ B- G）

• 數據位
• 5，6，7，8

• 停止位
• 1，2

• 校驗位
• None，Even，Odd，Space，Mark

• 波特率
• RS-232：600 bps~230.4K bps，RS-485：600 bps ~ 1M bps

• 流控
• RTS/CTS

• 緩存
• 收發各2K字節

• 保護
• RS-485：防靜電2KV，防雷保護

• RS-485上下拉電阻
• 2.2 KΩ

軟件

• 虛擬串口（USR-VCOM）
• Windows 2000或更高（32位/64位）

• 配置方式
• 內置網頁，上位機設置軟件，串口指令

基本參數

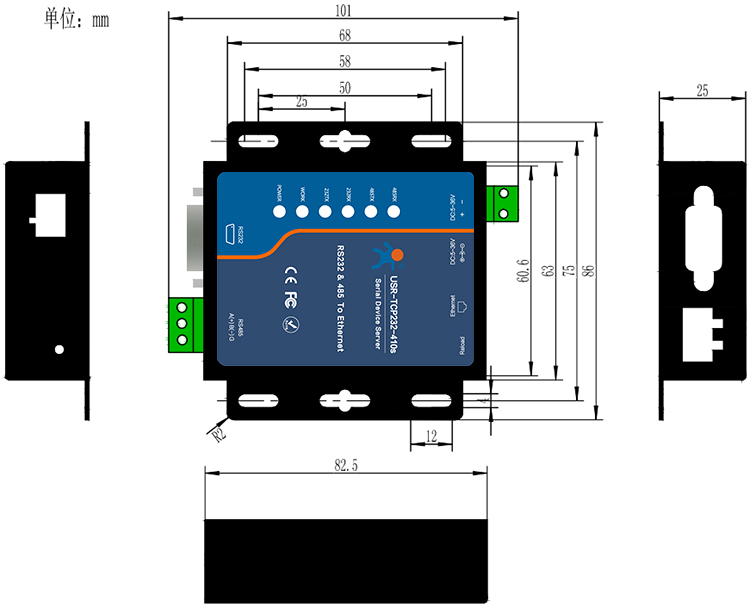

• 尺寸
• 90 x 84 x 25（mm）含外殼以及端子

• 工作溫度
• -40 ~ 85°C（工業級）

• 保存環境
• -40 ~ 105°C，5 ~ 95% RH（無凝露）

• 輸入電壓
• DC 5 ~ 36 V

• 工作電流
• 86.5mA（aver）@ 5V
  44.3mA（aver）@ 12V

• 功耗
• <1W

更多

• 安規認證
• CE(EMC+LVD) FCC ROHS KCC WEEE

• 保修期
• 2年

• 配件
• 5V1A高品質電源，公對母串口線，母對母串口線，1米網線
