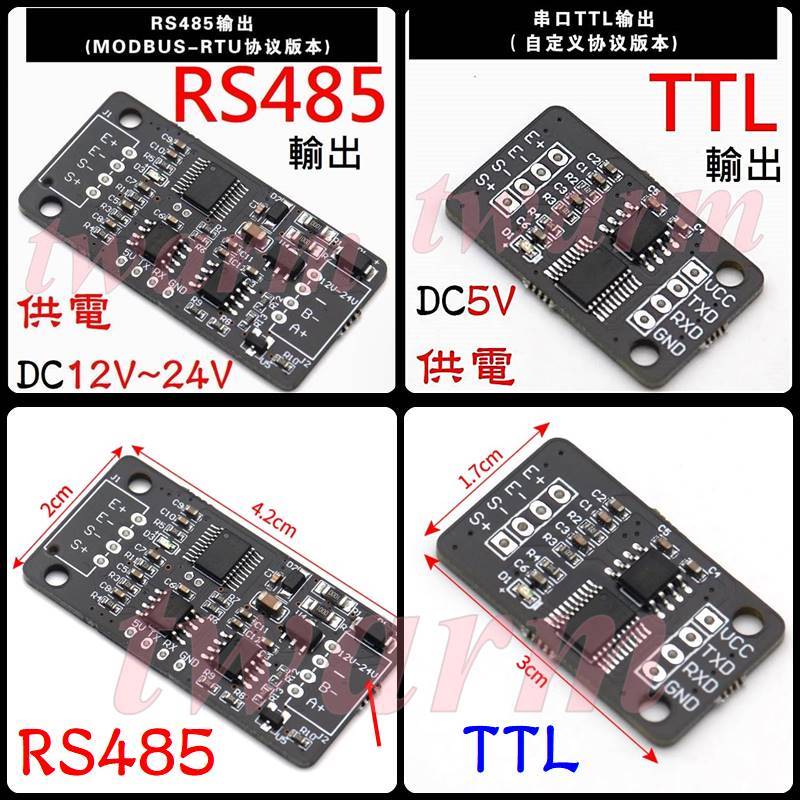

①：串口TTL輸出，自定義通信協議，DC-5V供電。常用於單片機，安卓板等TTL接口設備。

TTL接口,工作頻率為10或者40HZ可選擇，增加通信指示燈。

鏈接：https://pan.baidu.com/s/1WrCJCTJd-tWuBWmgSLCrTQ
提取碼：yq0k



該模塊可以通過USB轉TTL模塊連接到電腦上面，進行測試。

②：串口RS485輸出，標準的Modbus-Rtu通信協議，DC12～24V供電，推薦12V供電。具有寫保護功能，常用於PLC ，組態屏，皮帶秤等設備。

鏈接：https://pan.baidu.com/s/1mZjCutp9OnaH4HzMnOH5-g
提取碼：75ai

該模塊可以通過USB轉RS485模塊連接到電腦上面，進行測試。

模塊是裸板，不帶排針和排座。孔是2.54mm標準間距的。

傳感器激勵電壓：  DC5V；

輸入信號範圍：  ±20mv ；

AD芯片： 24位精度； (不同批次AD芯片可能不同，但都是24位精度不變。)

分辨率： >10000  ；

採樣速率：  10HZ 或40HZ 可設置

組網通信：支持

內部均集成了波特率，分度值，追零範圍，中值濾波，平均濾波，動態跟踪，蠕變跟踪等功能。

模塊特點：

• ●波特率默認9600bps 校驗位：無?? 停止位：1位 協議總長度：10字節
• ●每個模塊具有地址位，所以可以通過總線方式組網，最多可以並聯200多個模塊。每個模塊可以通過串口配置地址位0~255。
• ●內置單片機，去皮，校正等N條指令控制，功能強大。節約底層開發時間。
• ●簡單的TTL串口通信，可以通過USB轉TTL線連接電腦進行數據傳輸與查看，非常方便。
• ●還可以設置地址位、濾波深度、分度值、波特率、追零範圍、追零使能、動態跟踪範圍等參數，可以滿足大部分環境的使用。
• ●耗電量非常小，典型工作電流小於10 mA.
• ●工作電壓範圍：DC12V。
• ●工作溫度範圍：- 40 ℃ ~+85 ℃

--------------------------------------------------- ModBus-RTU協議-------------------------------------------------------------

串口RS485通信協議為標準的ModBus-RTU協議。 (適合PLC等工控板)

自己用USB轉RS485數據線連接傳感器模塊即可用電腦讀取數據。

資料鏈接：聯繫客服索要資料。

【模塊特點】：

• 供電電壓：DC12V
• 功耗：低於0.5W
• 傳感器激勵電壓： 5V
• 採樣速率： 10HZ 或40HZ 可設置
• 分辨率： >10000 分度
• 接口形式： RS485
• 通訊協議：標準 MODBUS RTU 通訊協議，
  支持功能碼：03，06，16 (0x10)
• 波特率： 2400-115200 可自由設定，默認為9600
• 叢機地址設置範圍： 1-255 ，默認為1
• 通信參數格式為： 9600.8.N.1
• 寄存器數量： 30
• 適用環境溫度： -40~85℃

●可以設置採樣頻率、分度值、波特率、追零範圍、追零使能、中值濾波、平均濾波、動態跟踪範圍等參數，並且帶寫保護功能，可以適應大多數場合應用。



買模塊則為模塊：

 -------

------------------------------贈送的上位機測試工具--------------------------------------

自定義通信協議上位機界面：



自定義協議的模塊也可以並聯進行組網通信。

ModBus-RTU通信協議上位機界面：
