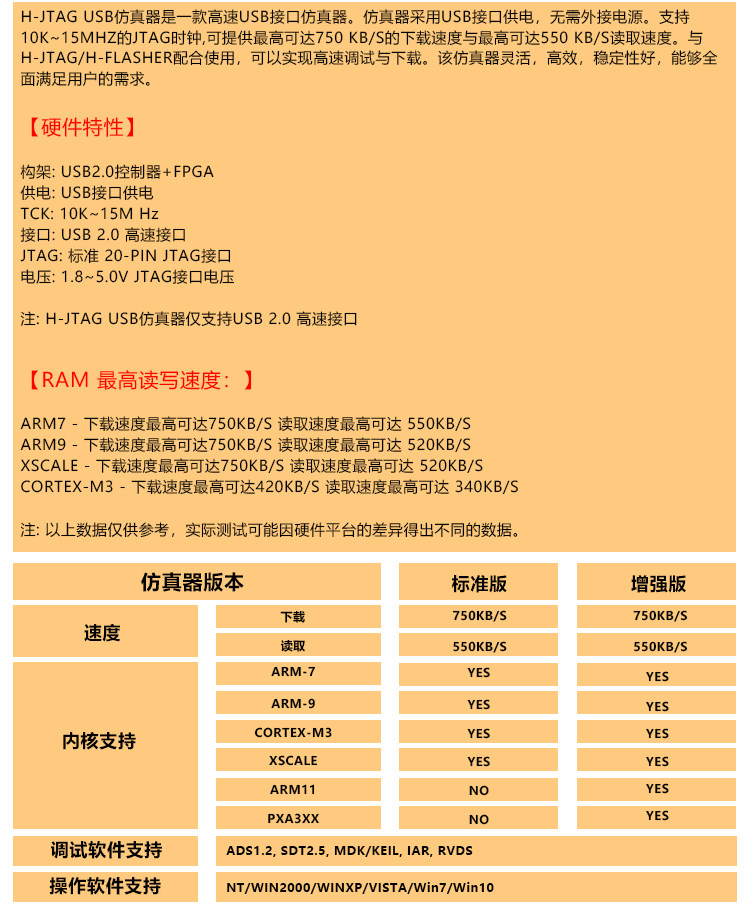

H-JTAG USB仿真器是一款高速USB界面仿真器。仿真器採用USB界面供電，無需外接電源。支持10K~15MHZ的JTAG時鐘,，可提供最高可達750 KB/S的下載速度與最高可達550 KB/S讀取速度。與H-JTAG/H-FLASHER配合使用，可以實現高速調試與下載。該仿真器靈活，高效，穩定性好，能夠全面滿足用戶的需求。



【硬體特性】



構架: USB2.0控制單元+FPGA
供電: USB界面供電
TCK: 10K~15M Hz
界面: USB 2.0 高速界面
JTAG: 標準 20-PIN JTAG界面
電壓: 1.8~5.0V JTAG界面電壓

注: H-JTAG USB仿真器僅支持USB 2.0 高速界面



【RAM 最高讀寫速度︰】



ARM7 - 下載速度最高可達750KB/S 讀取速度最高可達 550KB/S
ARM9 - 下載速度最高可達750KB/S 讀取速度最高可達 520KB/S
XSCALE - 下載速度最高可達750KB/S 讀取速度最高可達 520KB/S
CORTEX-M3 - 下載速度最高可達420KB/S 讀取速度最高可達 340KB/S

注: 以上數據僅供參考，實際測試可能因硬體平台的差異得出不同的數據。



【主要功能】



H-JTAG USB仿真器共有三個版本，分別是普及版，標準版和增強版。 其功能區別如下所示︰

【相關資料】

H-JTAG V1.0 Perview (Build 20091008)
H-JTAG V0.9.2 BETA (Build 20090302)
H-JTAG V0.9.1 (Build 20090205)
H-JTAG V0.9.0 (Build 20090108)
H-JTAG V0.8.1 (Build 20081210)
H-JTAG V0.8.0 (Build 20081115)
H-JTAG V0.7.0 (Build 20080915)
H-JTAG V0.7.0 BETA (Build 20080720)
H-JTAG V0.6.3 (Build 20080701)
H-JTAG V0.6.2 (Build 20080523)
H-JTAG V0.6.1 (Build 20080328)
H-JTAG V0.6.0 (Build 20071130)
H-JTAG V0.5.0 (Build 20071022)
H-JTAG V0.4.4 (Build 20070401)
H-JTAG V0.4.3 (Build 20070130)
H-JTAG V0.4.2 (Build 20061205)
H-JTAG V0.4.1 (Build 20061115)

英文版用戶手冊
中文版用戶手冊

HFC配置文件
(44b0x , 88E6218+SST39VF1601, 2410x, 4510, AT91SAM9200, AT91SAM9260, AT91SAM9261, LPC2210, S3C2500, S3C2510, W90P710)

---

 H-JTAG Server

- 支持所有主流的處理器(ARM7，ARM9，XSCALE，CORTEX-M3)
- 支持各種主流的IDE，實現無縫鏈接(ADS，IAR，KEIL，RVDS)
- 支持靈活的初始化配置
- 支持ARM和THUMB模式
- 支持LITTLE-ENDIAN和BIG-ENDIAN
- 支持MMU和CACHE啟用模式下的調試
- 支持各種WINDOWS平台 NT/2000/XP/VISTA
- 支持並口，提供低成本可靠穩定的解決方案
- 支持高速H-JTAG USB仿真器，提供高效可靠的解決方案

H-FLASHER

H-FLASHER是針對ARM處理器專門設計的一款燒寫軟體。透過與H-JTAG的配合使用，支持各種ON-CHIP FLASH，NOR FLASH和NAND FLASH的燒寫與校驗。H-FLASHER同時還支持加密操作，二次校驗和SMART模式，滿足用戶開發與生產的不同需求。H-FLASHER透過靈活的設計，提供了極大的易用性與穩定性，是用戶開發與生產中理想的燒寫工具。

- 支持ON-CHIP FLASH，NOR FLASH和NAND FLASH，提供高速穩定
  的燒寫
- 支持自動下載到內部和外部FLASH進行調試，方便快捷，簡化調試
- 提供靈活的初始化腳本，支持不同硬體平台的初始化配置
- 提供自動校驗，燒寫同時，自動進行校驗操作
- 提供自動二次校驗，燒寫完成后，自動進行二次校驗操作
- 提供自動複位功能，燒寫完成后，自動執行系統複位操作
- 支持FLASH加密，燒寫完成后，自動設置加密，保護用戶程式
- 支持SMART模式，提供自動保存與恢復，保證燒寫位址覆蓋空間
  外的數據不受影響
- 支持BIN和HEX等不同格式的燒寫文件
- 支持配置文件的保存與裝載，方便用戶保存與交換配置文件
- 靈活的界面設計，易于擴展，可以針對用戶的需求進行定製，提供
  高效的燒寫解決方案
