| 主硬件資源(核心板資源） |
| 1 |
主芯片採用ALTERA公司最具性價比：cycloneII系列EP2C8Q208C8N |
| 2 |
板載EPCS16串行配置芯片，支持JTAG/AS模式 |
| 3 |
板載50MHz有源晶振，提供系統工作主時鐘 |
| 4 |
採用大功率LDO電源管理芯片1085-3.3V，最大支持3A的3.3V電壓輸出 |
| 5 |
採用1117-1.2V穩壓芯片，提供FPGA內核電壓 |
| 6 |
精心的去耦設計，採用大量去耦電容，PLL電源採用PI型濾波 |
| 7 |
提供雙5V直流電源插座，方便核心板單獨使用和配搭使用 |
| 8 |
紅色電源指示燈及IN5819高速肖特基二極管，防止電源反接 |
| 9 |
一個系統復位按鍵Reset，也可做為用戶輸入按鍵 |
| 10 |
自鎖按鍵電源開關 |
| 11 |
一個系統復位reset，可做為用戶輸入按鍵 |
| 12 |
重配置按鍵和配置成功指示燈，對於下載非常直觀方便 |
| 13 |
精心設計分配的IO資源，除SDRAM外的所有IO引出,3個擴展接口插座，通用2.54mm間距 |
| 14 |
JTAG下載接口對應下載的文件是.SOF，速度快，平常學習推薦使用此接口 |
| 15 |
AS下載接口對應下載的文件是.POF，速度較慢，需要固化程序時使用 |

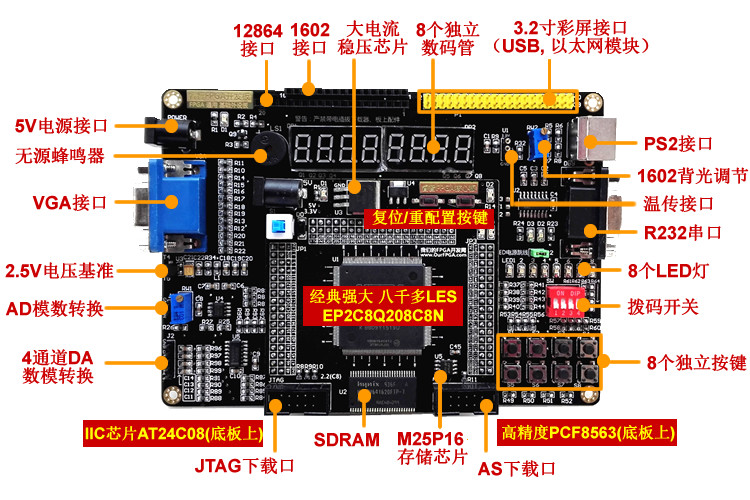

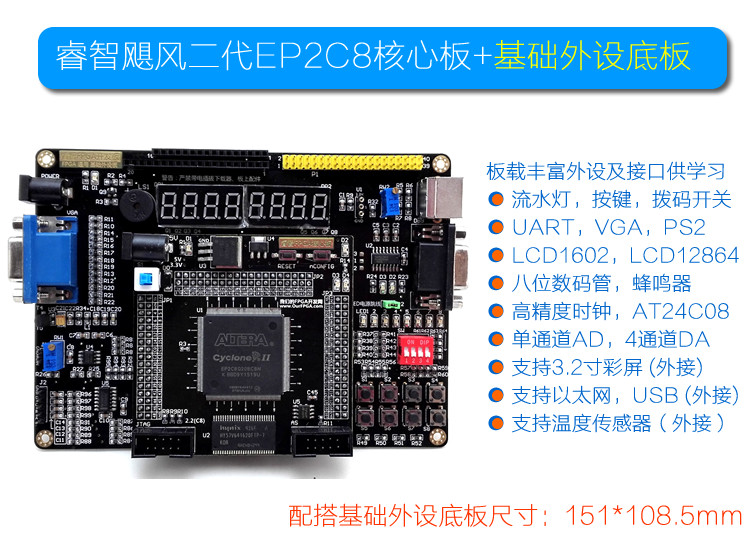

| 豐富外設資源（基礎外設底板） |
| 1 |
DC5V接口及紅色LED電源指示燈 |
| 2 |
板載8個獨立按鍵，可做按鍵控制，數字邏輯基礎實驗等 |
| 3 |
板載8位LED發光二極管，可做LED控制，數字邏輯基礎實驗等 |
| 4 |
板載8位數碼管，頻率計，秒錶 |
| 5 |
板載4位撥碼開關，可做開關控制等實驗 |
| 6 |
設有LCD1602液晶屏接口，做字符顯示實驗（不包括LCD） |
| 7 |
設有LCD12864液晶屏接口，做漢字、字符等顯示實驗(不包括LCD） |
| 8 |
板載1路蜂鳴器，可做發聲及音樂實驗 |
| 9 |
PS2接口，可做PS/2鍵盤實驗 |
| 10 |
具有溫度傳感器接口（標配不帶溫傳元件），可以做溫度計實驗 |
| 11 |
TLC549 AD轉換器，可以做電壓表等實驗（很多開發板都不帶的） |
| 12 |
TLC5620 DA轉換器，可做DA輸出控制實驗，實際作用很大（很多開發板都不帶的） |
| 13 |
RS232串口，可做串口通訊實驗 |
| 14 |
256色VGA接口，可做顯示器實驗等 |
| 15 |
32.768KHz基準晶振 |
| 16 |
TL431，可作為2.5V電壓基準源 |
| 17 |
可調電位器，調節DA值 |
| 18 |
I2C串行EEPROMAT24C08，做IIC總線實驗 |
| 19 |
PCF8563T實時時鐘 |
|

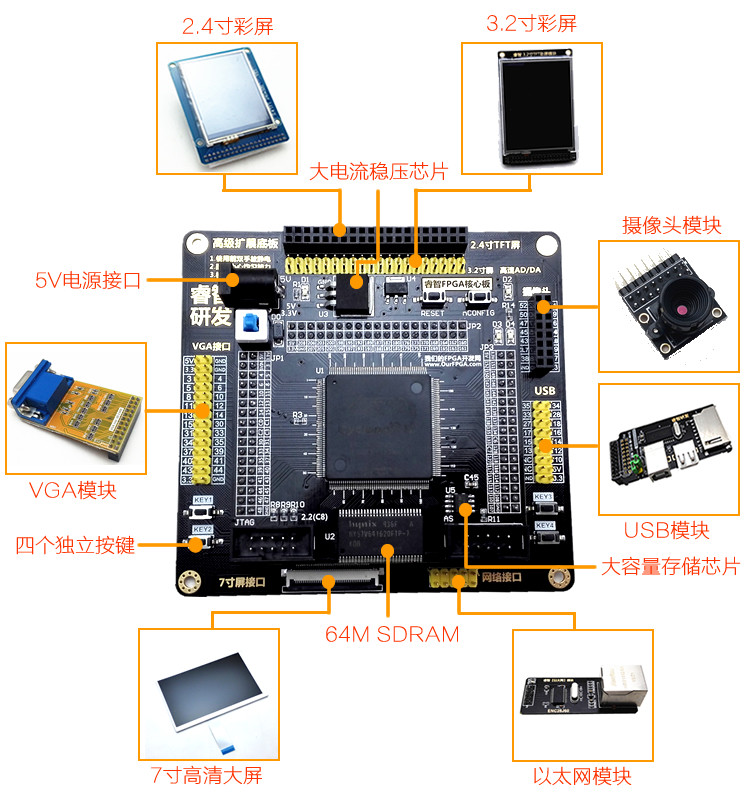

豐富外設資源
(高級外設底板)
模塊需另外購買,
不在標配發貨單內
|
| 1 |

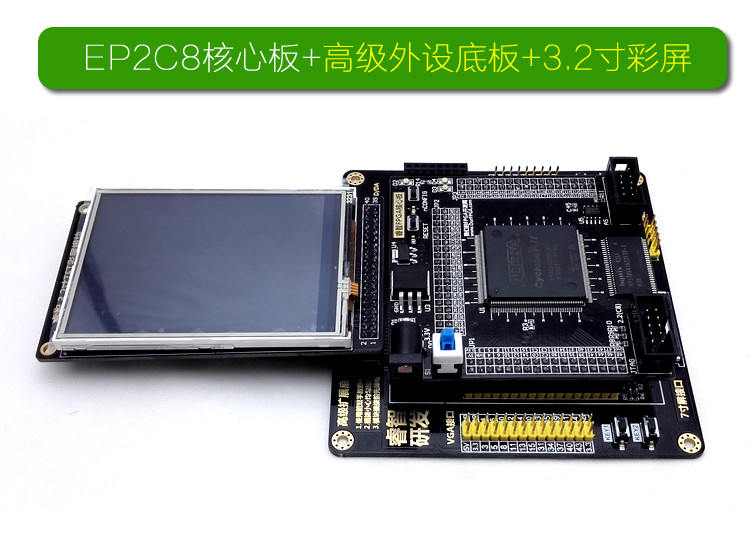

可接3.2寸彩屏 |
| 2 |

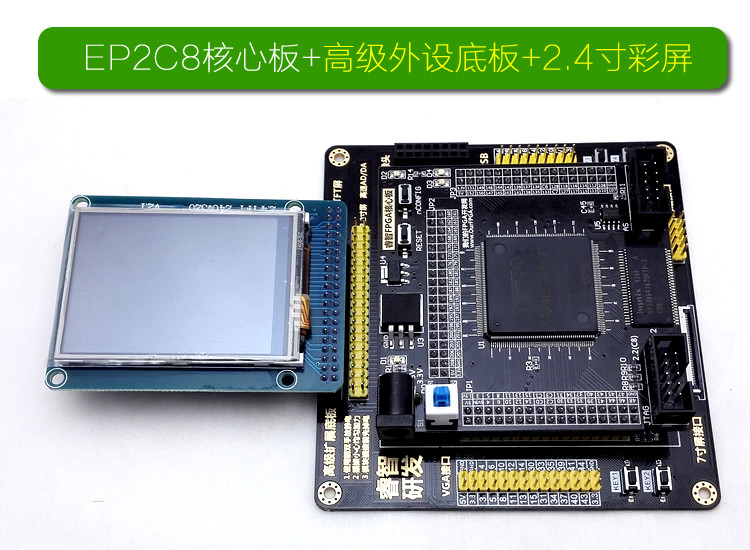

可接2.4寸彩屏 |
| 3 |

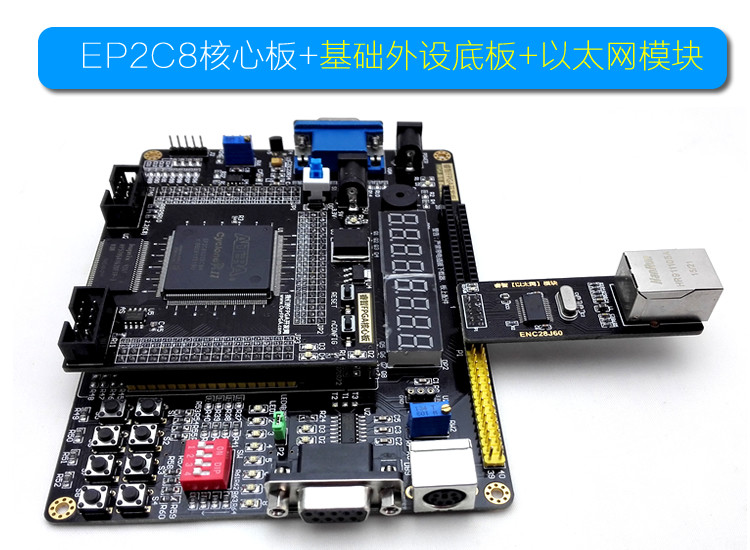

可接以太網模塊 |
| 4 |
可接USB模塊 |
| 5 |
可接攝像頭模塊 |
| 6 |
可接VGA模塊 |
| 7 |

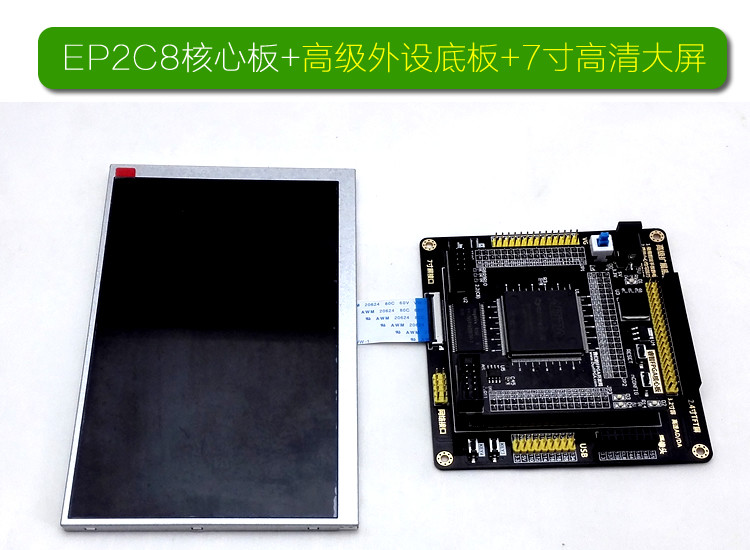

可接7寸高清大屏 |
