產品說明0
型號：SIM7600G-H，SIM7600X 4G HAT 樹莓派擴展板，適用 Raspberry Pi 3、Pi 4
SIM7600G-H 樹莓派4G擴展板全球通兼容3G/2G 帶GNSS定位
全球通版本，支持4G/3G/2G通信和GNSS定位功能，支持樹莓派/Jetson Nano/Arduino/STM32等
文黨：www.waveshare.net/wiki/SIM7600G-H_4G_HAT
【清單】
- SIM7600G-H 4G HAT × 1
- LTE天線× 1

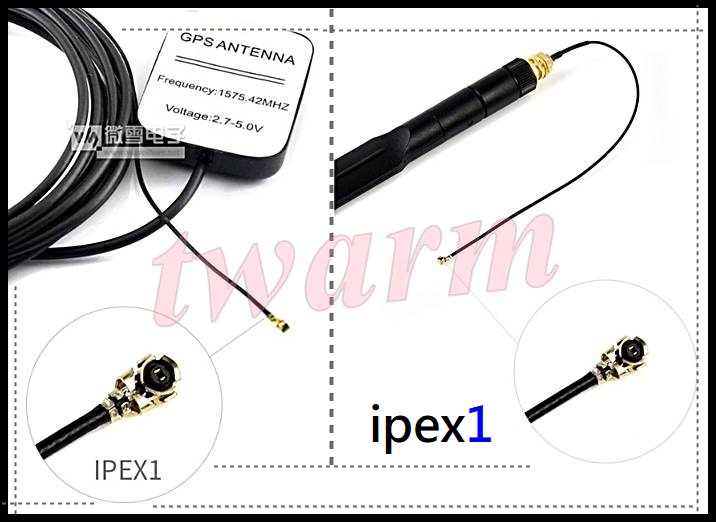

- GPS External Antenna (B) × 1
- USB線type A公口轉micro公口×2
- RPi銅柱包(2PCS套) ×1
2021年下半年，SIM7600系列板子開始陸續切換成新版本出貨。相比舊版本，新版本主要有以下改變：
1、新增330uF電解電容（穩壓能力更強）
2、新增PWR和Flightmode引腳跳線（可設置自動開機，可自定義IO口控制開關機和飛行模式）
3、VCCIO改成焊點形式（用在樹莓派，默認得焊接3.3V工作電平；用戶如須用在5V工作電平的MCU，可自行改焊到5V）
4、預留模組USB引腳焊點（如不想用USB轉接線，可通過飛線焊接到樹莓派主板底部對應的USB焊點，此操作非專業人士慎用）
5、電源由原先的MP1482修SPX29302（穩壓能力更強）
6、絲印命名由“WPI命名”改成“BCM命名”
7、佈局微調
8、新增模組Boot強制燒錄焊點，短接可加入強制燒錄固件模式(僅在無法正常燒錄固件時使用)
產品簡介
【自我介紹】
我是支持4G/3G/2G通信和GNSS定位功能的樹莓派擴展板，全球通用、LTE CAT4 (高達150Mbps網速)、低功耗。
你可把我接到電腦4G撥號上網、看視頻；也可把我直接集成到樹莓派上，輕鬆實現4G高速上網，無線通信，打電話，發短信，全球定位等功能。
【我的特性】
- 基於Raspberry Pi 40PIN GPIO接口設計，適用於Raspberry Pi系列主板、Jetson Nano
- 支持撥號上網、電話、短信、彩信、郵件、TCP、UDP、DTMF、HTTP、FTP等功能
- 支持GPS、、Glonass、LBS基站定位
- 板載USB接口，可用於測試AT指令、獲取GPS定位信息等
- 板載CP2102 USB轉UART芯片，方便進行串口調試
- 引出模組UART等控制接口，方便接入Arduino/STM32等主控板
- 板載SIM卡槽，支持1.8V和3V SIM卡
- 板載TF卡槽，可用於存放文件、短信等數據
- 板載音頻接口和音頻解碼芯片，可用於打電話等語音操作
- 板載2個LED指示燈，方便查看模塊運行狀態
- 板載電平轉換電路，可通過跳線帽切換3.3V / 5V工作電平
- 支持波特率範圍：300bps ~ 4Mbps(默認為115200bps)
- 支持自動識別波特率(9600bps ~ 115200bps)
- 支持AT命令控制(基於3GPP TS 27.007，27.005和V.25TER命令集)
- 支持SIM應用工具包：SAT等級3，GSM 11.14 Release 99，USAT
- 提供完善的配套資料手冊(Raspberry/Jetson Nano/Arduino/STM32等示例程序)
【我的GNSS參數】
- 接收
- 靈敏度
- 追踪：-159 dBm (GPS) / -158 dBm (GLONASS) /
- 冷啟動：-148 dBm
- 首次定位時間(開闊地)
【我的短信和音頻參數】
- 短信(SMS)
- 支持類型：MT、MO、CB、Text、PDU
- 短信存儲設備：USIM卡和ME(默認)
- 音頻特性
【我的其他參數】
- 供電電壓：5V
- 工作電壓：5V / 3.3V (可通過跳線帽切換)
- 工作溫度：-30°C ~ 80°C
- 存儲溫度：-45°C ~ 90°C
- 產品尺寸：56.21mm x 65.15mm
【工作頻段】
【基於Raspberry Pi 40PIN接口設計】
適用於Raspberry Pi系列主板、Jetson Nano
【支持Windows/Linux撥號上網】
LTE Cat-4：最高50Mbps(上傳) / 最高150Mbps(下載) *
3G (HSPA+)：最高5.76Mbps(上傳) / 最高42Mbps(下載) *
【雲平台通信】
支持TCP/UDP/FTP/FTPS/HTTP/HTTPS等通信協議
【支持呼叫、發短信*】
支持AT指令通話和發短信，可通過耳麥接口進行通話
相關文件
文黨：www.waveshare.net/wiki/SIM7600G-H_4G_HAT
【新版本開關機說明】
- 新版本默認PWR和3V3短接，上電自動開機：
- 如果您需要用PWRKEY按鍵控制開關機，請把PWR和3V3跳線帽去掉：
- 如果要通過樹莓派來引腳控制開關機,請把跳線帽置於PWR和D6：
【新版本開關機說明】
- 新版本默認不開啟飛行模式：
- 如果您需要通過樹莓派引腳來控制飛行模式，把跳線帽置於Flight和D4:
【NET燈的工作狀態】說明如下圖：
【樹莓派例程】
SIM7600X 4G HAT板載樹莓派GPIO接口，可直接插入各版本樹莓派使用；下表為樹莓派管腳與模塊引腳連接情況（樹莓派三代B+）：
| SIM7600X 4G HAT | Raspberry Pi |
| 5V | 5V |
| GND | GND |
| RXD | TXD (對應BCM的14) |
| TXD | RXD (對應BCM的15) |
| PWR | P22 (對應BCM的P6) |
| FLIGHTMODE | P7 (對應BCM的P4)，當拉高時進入飛行模式 |
【Jetson Nano例程】
Jetson Nano板載RaspberryPi 40Pin GPIO接口，SIM7600X 4G HAT可直接接入使用，Jetson Nano的終端訪問串口不影響與SIM7600X 4G HAT（即Pin10和Pin8）串口通信。
| SIM7600X 4G HAT | Jetson Nano |
| 5V | 5V |
| GND | GND |
| TXD | 10 (Board編碼) |
| RXD | 8 (Board編碼) |
| PWR | 31(Board編碼) |
