產品說明0



　　PLC應用範圍：可靈活運用在各種工業自動控制場合,如冶金、化工、塑料、輕紡、食品、包裝、印刷、建材、木工、中央空調、環保設備以及單一過程控制裝置等行業中的生產機械、工業流水線、各種機床的工業控制設備中。嚴格遵循原裝三菱的工藝標準設計只用三菱原裝PLC價格的1/12,達到了原裝PLC的95%性能。

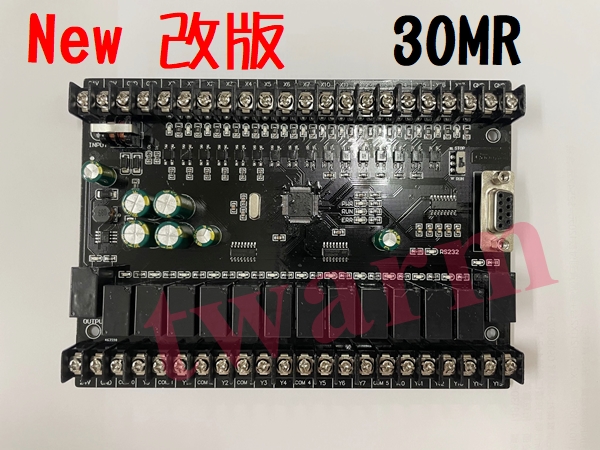

此工控板為24VDC供電,選擇類型為三菱FX1N。輸入：X0-X17共16點，輸出：Y0-Y15共14點。最大內存容量:8000步.



可以直接使用三菱編程軟件GX Developer或者GX Works2 編程、下載、調試、監視（可以監視中寫入方便調試）（不需要軟件轉換，和正規PLC一樣的下載方式）

【支持軟元件】:





二: 本產品目前支持命令集



• 基本指令： LD,LDI,AND,ANI,OR,ORI,OUT,(OUTT,OUTC),SET,RST,ANB,ORB,MPS,MRD,
  MPP,INV,LDP,LDF,ANDP,ANDF,ORP,ORF,RET,OUTM,SETM,
  RSTM,OUTS,SETS, RSTS,PLS,PLF,MC,MCR,PI,END。

• 步進指令：STL：支持最大8路並行分支，不同的狀態號可以有雙重線圈。

• 接點比較指令：LD>=,LD<=,LD>,LD<,LD<>,LD=,AND>=,AND<=,AND>,AND<,AND<>,AND=,OR>=,OR<=,OR>,OR<,OR<>,OR=.

• 傳送與比較指令：MOV,CML,XCH,BCD,BIN,CMP,ZCP,FMOV.SMOV.BMOV。

• 四則運算指令: ADD,SUB,MUL,DIV,INC,DEC,WAND,WOR,WXOR,NEG。

• 循環移位指令：SFTR,SFTL,SFWR,SFRD。

• 數據處理指令：ZRST,DECO,ENCO。

• 程序流程指令：CJ,CALL,SRET,IRET,EI,DI,FEND,WDT,FOR,NEXT。

• 方便指令 ：IST,ABSD,INCD,ALT,RAMP,

• 高速處理指令：REF,REFF,MTR,HSCS,HSCR,SPD,PLSY,PWM,PLSR(兩路脈衝輸出，Y0、Y1口)。

• 外圍設備I/O口: DSW,SEGL,FROM,TO。

• 外圍設備SER指令：RS,PRUN,ASCI,HEX,CCD,VRRD,VRSC,PID。

• 定位指令：ABS,ZRN,PLSV,DRVI,DRVA。

• 時鐘運算：TCMP,TZCP,TADD,TSUB,TRD,TWR,HOUR。

支持32位指令。

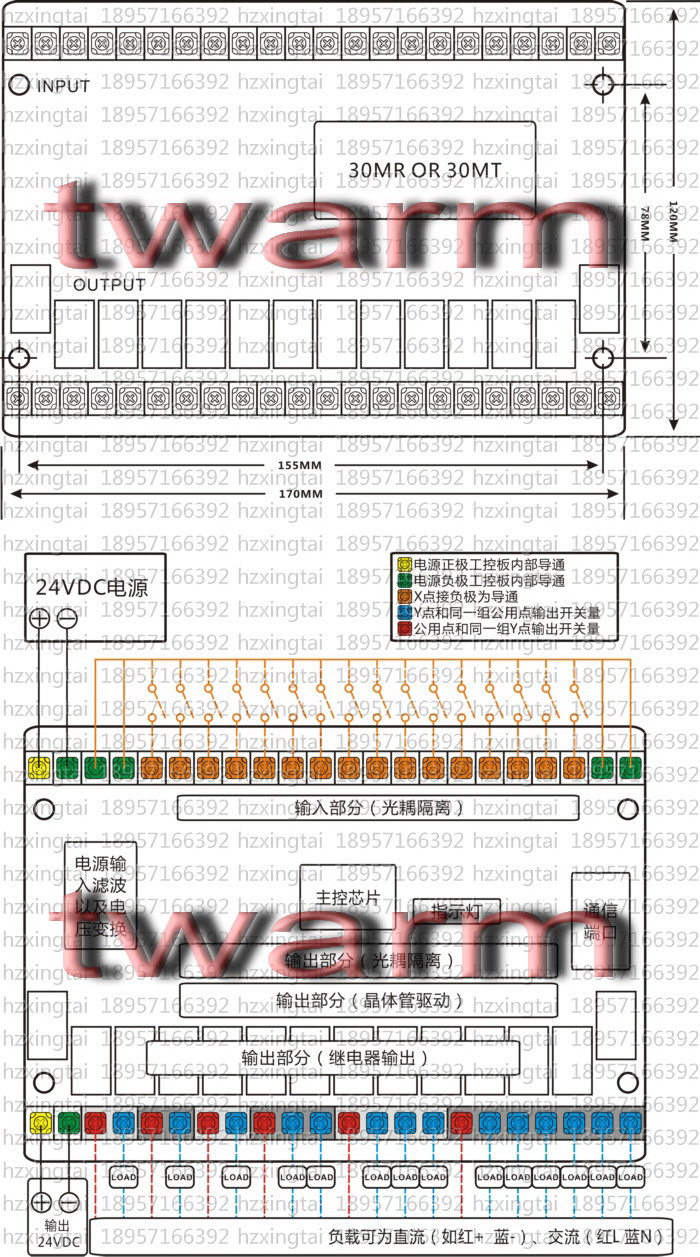

【工控板尺寸以及接線方式】：

如果使用變壓器整流出來的直流電必須在橋堆輸出口加濾波電容，可以選擇35v 4000uf左右的電解電容。（原先的板子輸入口和輸出口和內部共地，新版做了更好的隔離。

如果是整流出來的電不加電容的話波形會造成輸入端口輸入會像脈衝從而影響工控板運行）



【光碟內有三菱模擬練習軟件適合初學者練習】：

(由於泰科缺貨暫時用宏發和DONGFANG繼電器)
