編碼器 脈衝信號 分配器 光柵尺 5V TTL或RS422 分線器 1分4路 ABZ
NT$2,300
運費NT$0
條碼22063
產品說明0

編碼器 脈衝信號 分配器 光柵尺 5V TTL或RS422 分線器1分4路 ABZ 原創

經典應用:--光柵尺/編碼器脈衝信號同時連接到數顯表/驅動器和PLC高速計數端口

注意:

1) 本模組輸出為5V RS422線性差動輸出;

2) 如果親們需要單端推挽輸出或者NPN集電極開路輸出,可以參見本店產品分類編碼器脈衝信號分配器,內有多款產品對應;

3) 模組輸出如需要連接到PLC,可搭配本店產品分類差分轉集電極,內有多款產品可以選擇;

產品說明:

1) 產品功能:將編碼器脈衝信號分配成多路相同頻率的5V差分信號輸出;目前單個產品可以支持1組進2/4/6/8/12組輸出,更多組輸出需要請寫信聯繫我們。

2)電源輸入DC 5V

3) 輸入ABZ可以支持差分或單端集電極信號(兼容NPN&PNP),輸入迴路可以選擇5V或者24V,輸入端+-之間形成對應迴路即可;

4)信號輸出:5V RS422線性差動輸出;

5)信號頻率:0~2MHz;

6)  信號延遲:輸出信號相比於輸入信號的信號延遲<150ns;各組輸出信號之間同步誤差<20ns;

7) Power為紅色指示燈;輸入ABZ為綠色指示燈;

8)安裝方式:35mmDIN卡軌安裝;

9)  模組供電電源負極為模組輸出差分信號的參考地。當後級控制器差分信號接收端口為高速光耦時,兩側的參考地不需要連接;當後級控制器差分信號接收端口為類AM26LS32長線驅動器時,將兩側的參考地相連接在一起,否則不能被識別;

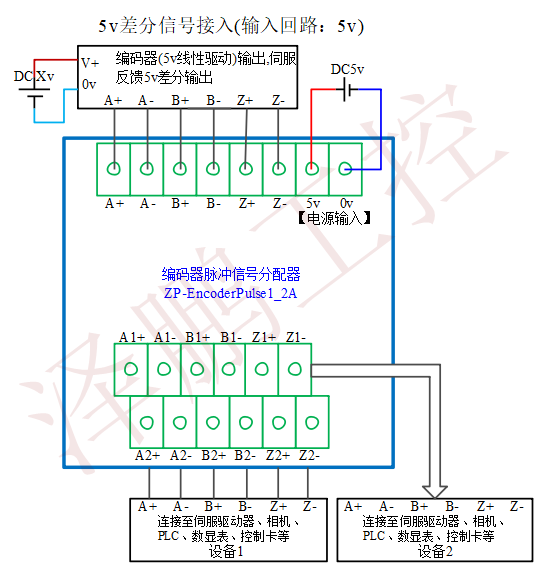

10) 接線圖供參考:

----------------------------------------

5V差分脈衝接入,輸入ABZ選擇5V

產品說明:

----------------------------------------

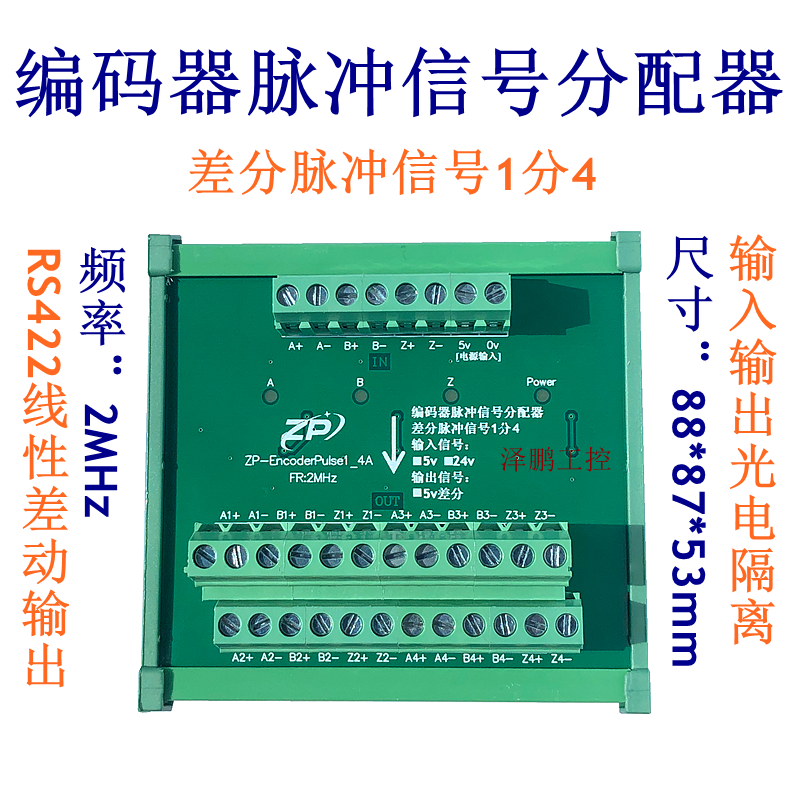

編碼器脈衝信號分配器ABZ1分4,型號:ZP_EncoderPulse1_4A

相關資訊

其他規格:

----------------------------------------

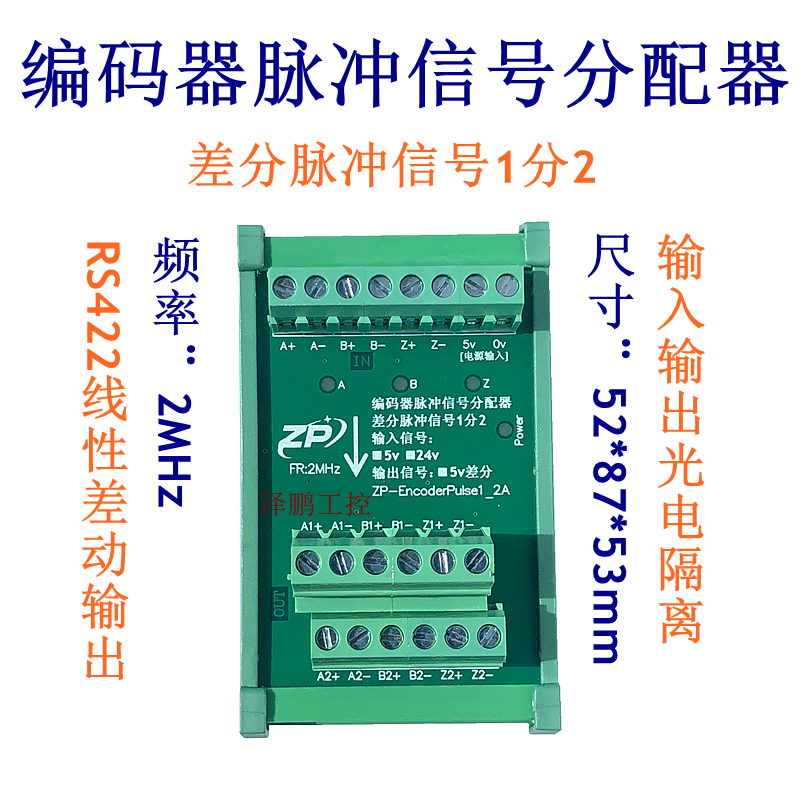

編碼器脈衝信號分配器ABZ1分2,型號:ZP_EncoderPulse1_2A

----------------------------------------

編碼器脈衝信號分配器ABZ1分4,型號:ZP_EncoderPulse1_4A

----------------------------------------

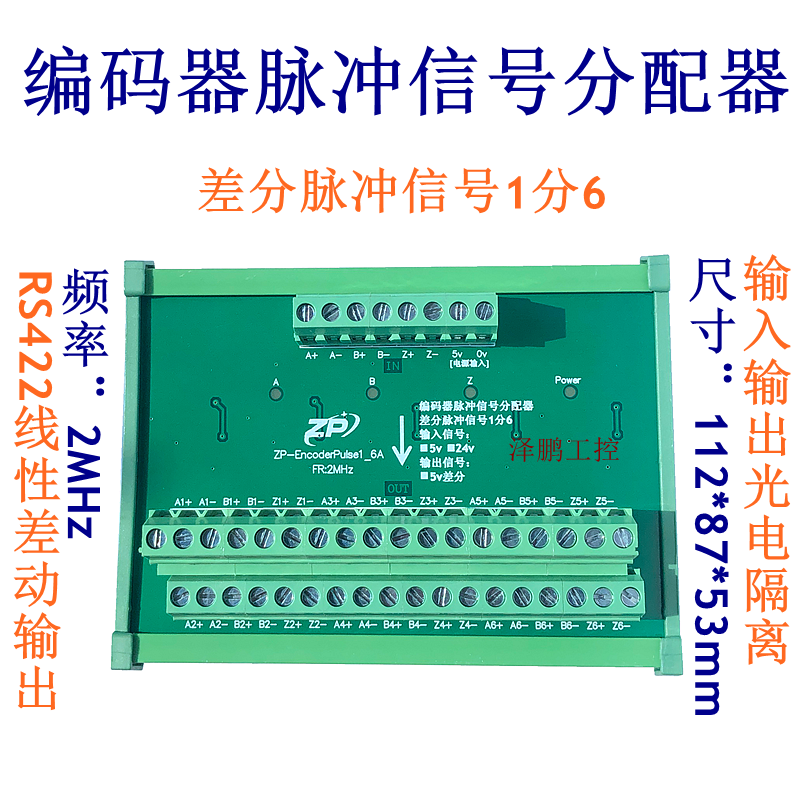

編碼器脈衝信號分配器ABZ1分6,型號:ZP_EncoderPulse1_6A

----------------------------------------

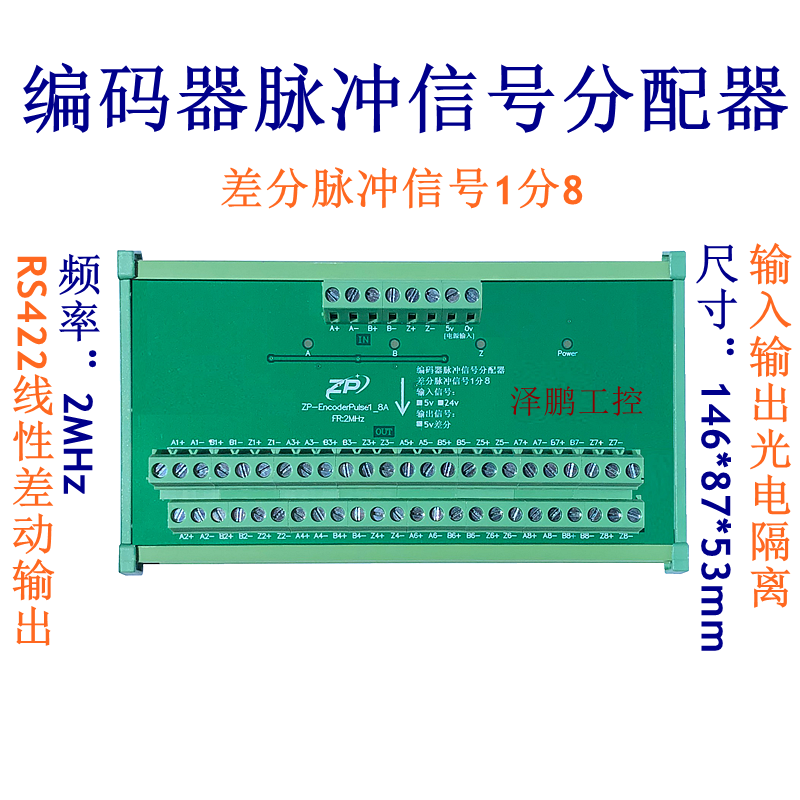

編碼器脈衝信號分配器ABZ1分8,型號:ZP_EncoderPulse1_8A

----------------------------------------

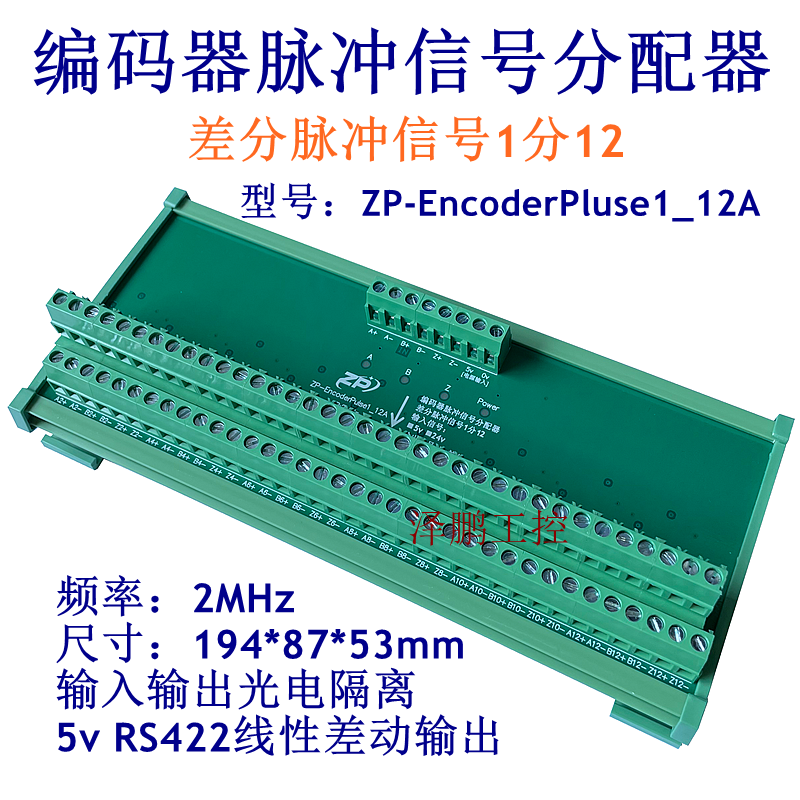

編碼器脈衝信號分配器ABZ1分12,型號:ZP_EncoderPulse1_12A
