產品說明0

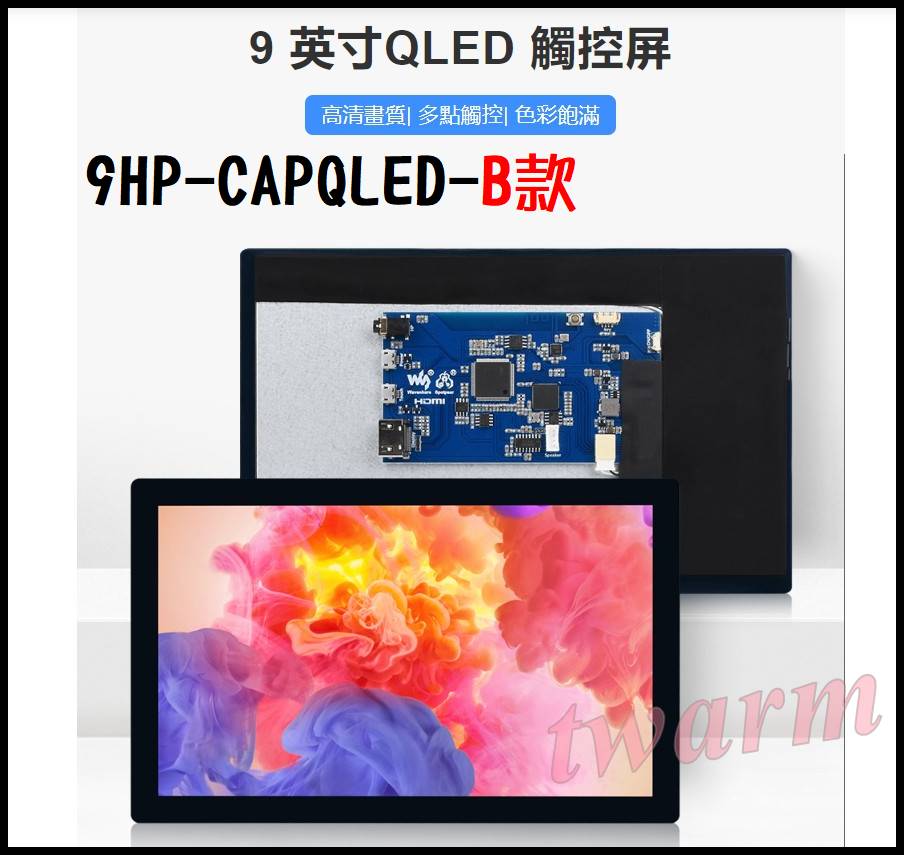

9HP-CAPQLED-B / 9寸 QLED量子點觸控屏 B款 1280×720 鋼化玻璃面板、HDMI顯示接口高色域
450cd/m²亮度，10點觸控，音頻接口，支持樹莓派、Jetson Nano、旭日X3 派、計算機
資料路徑：www.waveshare.net/wiki/9HP-CAPQLED-B
基本介紹
【概述】

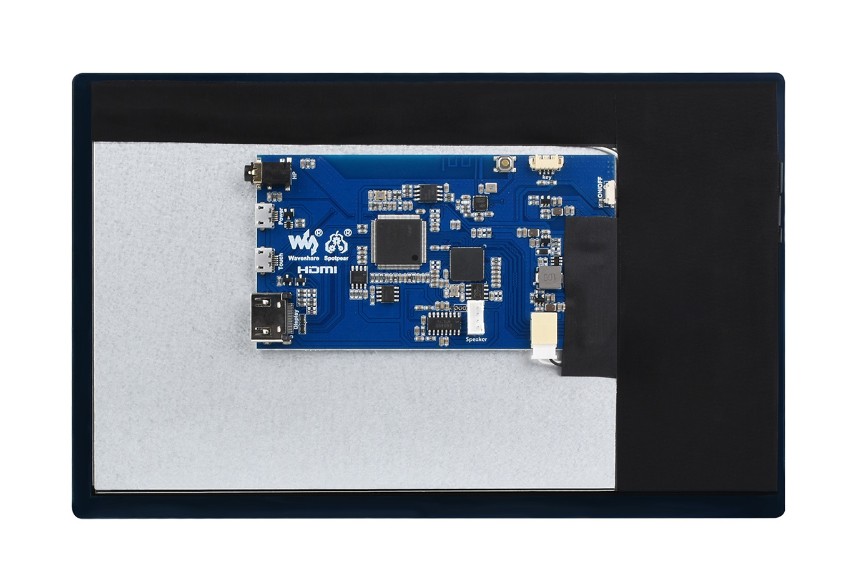

本產品是通用的9寸HDMI QLED量子點顯示屏，1280×720分辨率，帶電容觸摸面板。支持樹莓派，也可作為計算機顯示器。

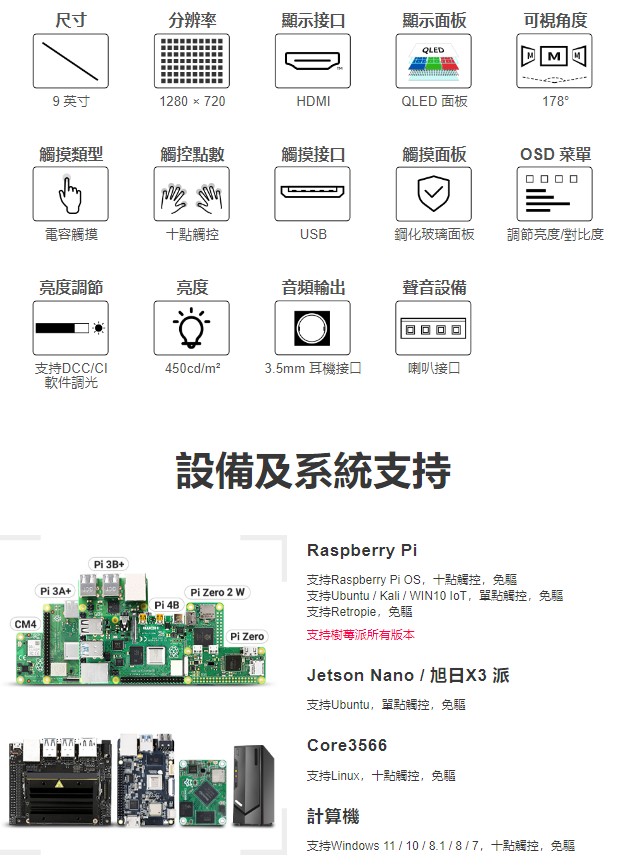

【特性】

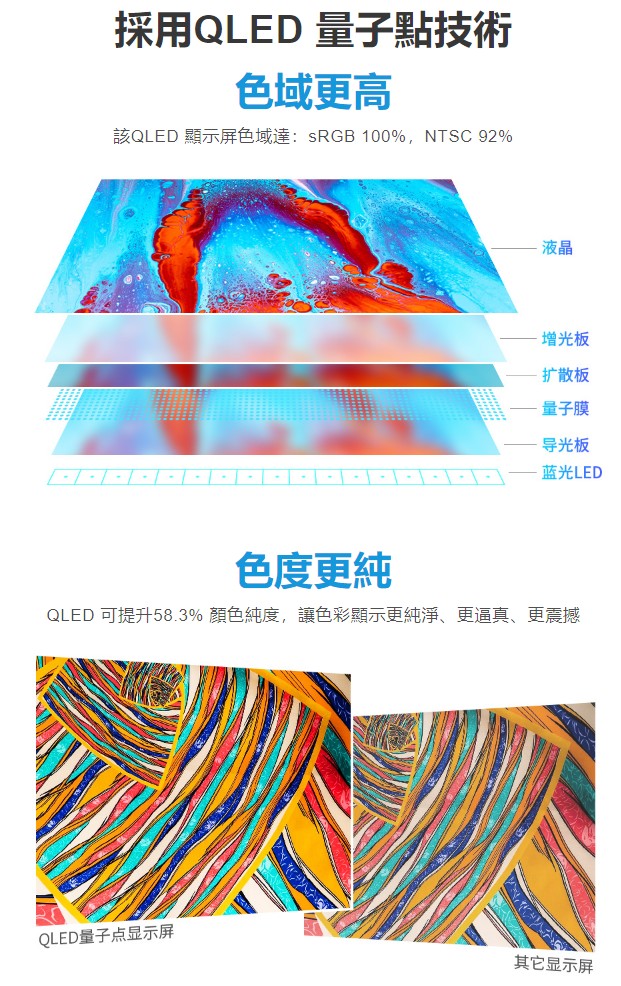

- 9英寸QLED量子點顯示屏，具有色域高、色度純，色彩壽命長等優點
- 硬件分辨率為1280×720，支持軟件調節分辨率（最高可達1920×1080）
- 10點電容式觸摸控制，鋼化玻璃電容觸摸面板，硬度達6H

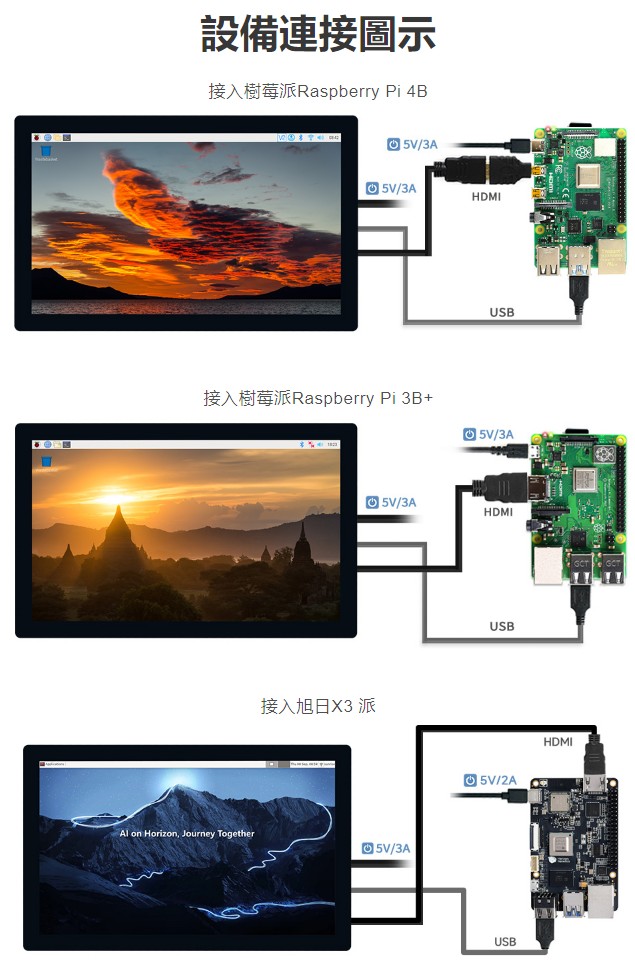

- 配合Raspberry Pi使用時，支持Raspberry Pi OS / Ubuntu / Kali和Retropie
- 配合Core3566使用時，支持Linux
- 配合Jetson Nano使用時，支持Ubuntu

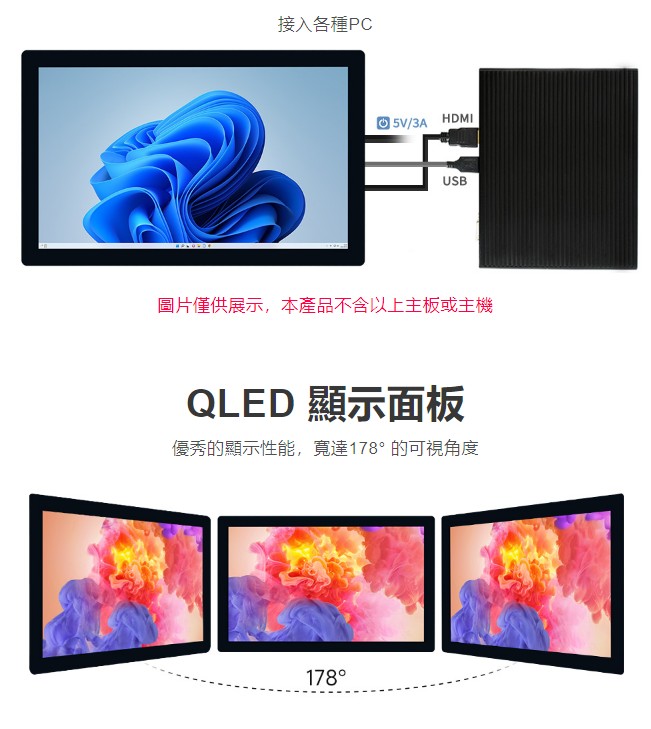

- 作為計算機顯示器使用時，支持Windows 11 / 10 / 8.1 / 8 / 7
- 支持主流的遊戲機，如微軟Xbox360、索尼PS4、任天堂SWITCH等
- 支持多國語言OSD菜單（可用於電源控制，調節亮度/對比度等）

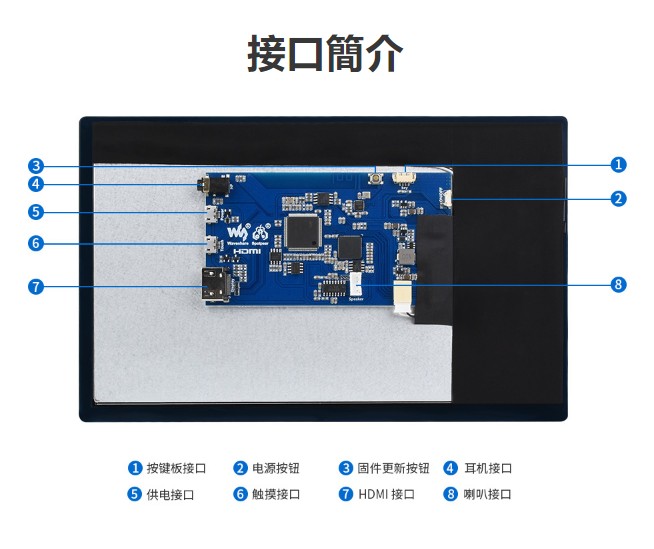

- 支持HDMI音頻輸出，帶3.5mm耳機接口和4PIN喇叭接口
【產品參數】
| 項目 | 描述 | 單位 |
| 產品型號 | 9HP-CAPQLED-B |
| 尺寸 | 9.0 | Inch |
| 可視角度 | 178 | Deg |
| 分辨率 | 1280×720 | Pixels |

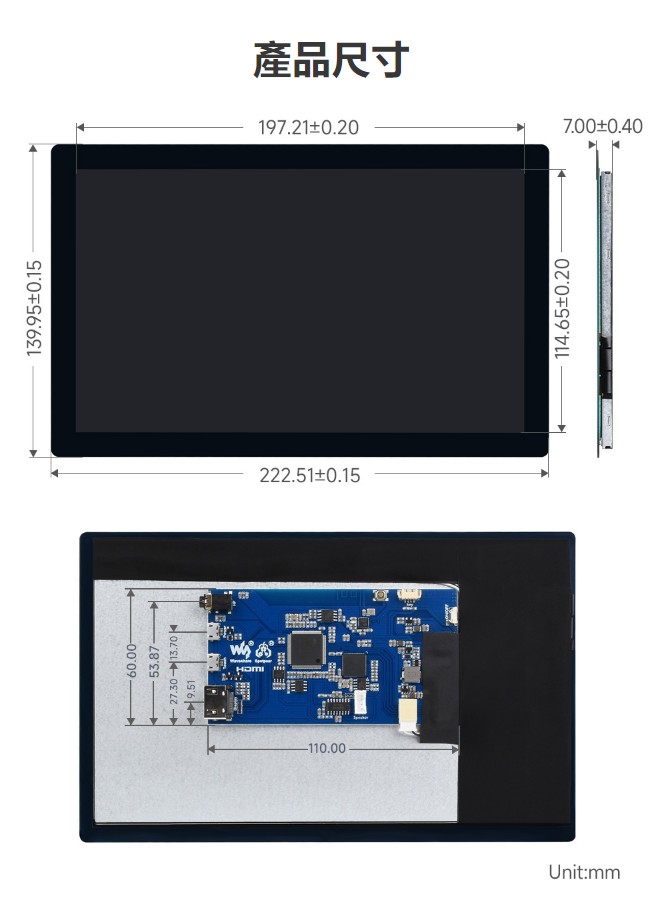

| 觸控屏尺寸 | 222.51(H)×139.95(V)×7.00(D) | mm |
| 顯示區域 | 196.61(H)×114.05(V) | mm |
| IPS版本色域 | 92%NTSC |
| 亮度 | 450 | cd/m² |
| 背光調節方式 | DDC/CI軟件調光 |
| 對比度 | 1000:1 |
| 色彩深度 | 16.7M |
| 刷新率 | 60 | Hz |
| 通信接口 | HDMI接口 |
產品規格
產品參數
| 項目 | 描述 | 單位 |
| 產品型號 | 9HP-CAPQLED-B |
| 尺寸 | 9.0 | Inch |
| 可視角度 | 178 | Deg |
| 分辨率 | 1280×720 | Pixels |
| 觸控屏尺寸 | 222.51(H)×139.95(V)×7.00(D) | mm |
| 顯示區域 | 196.61(H)×114.05(V) | mm |
| IPS版本色域 | 92%NTSC |
| 亮度 | 450 | cd/m² |
| 背光調節方式 | DDC/CI軟件調光 |
| 對比度 | 1000:1 |
| 色彩深度 | 16.7M |
| 刷新率 | 60 | Hz |
| 通信接口 | HDMI接口 |
電氣規格
| 參數 | 最小值 | 標準值 | 最大值 | 單位 | Note |
| 輸入電壓 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 輸入電流 | 1200 | 1500 | TBD | mA | Note 2 |
| 工作溫度 | 0 | 25 | 60 | ℃ | Note 4 |
| 存儲溫度 | -10 | 25 | 70 | ℃ | Note 4 |
•Note 1：輸入電壓超過最大值或操作不當可能會對設備造成永久性損壞。
•Note 2：輸入電流需≥1200mA，否則將導致啟動失敗或者顯示異常，長時間處於異常狀態可能會對設備造成永久性損壞。
•Note 3：請不要將顯示屏長期置於高溫高濕的存儲環境，顯示屏需在極限值範圍內工作，否則將可能損壞顯示屏。
