【型號:YF-7 / 5V 直流】雙/兩路 延時繼電器模塊 脈衝觸發 斷電循環 定時電路 開關電路
1：產品型號：YF-7 32種常用功能，滿足更多應用需求；可以控制電磁閥，水泵，電機，燈帶等運行自如
2：輸入電壓：5V供電，另外有 "直流7~30V"或者"交流220V"可選
3：輸出功率：可以控制5A 以內的直流或者交流負載

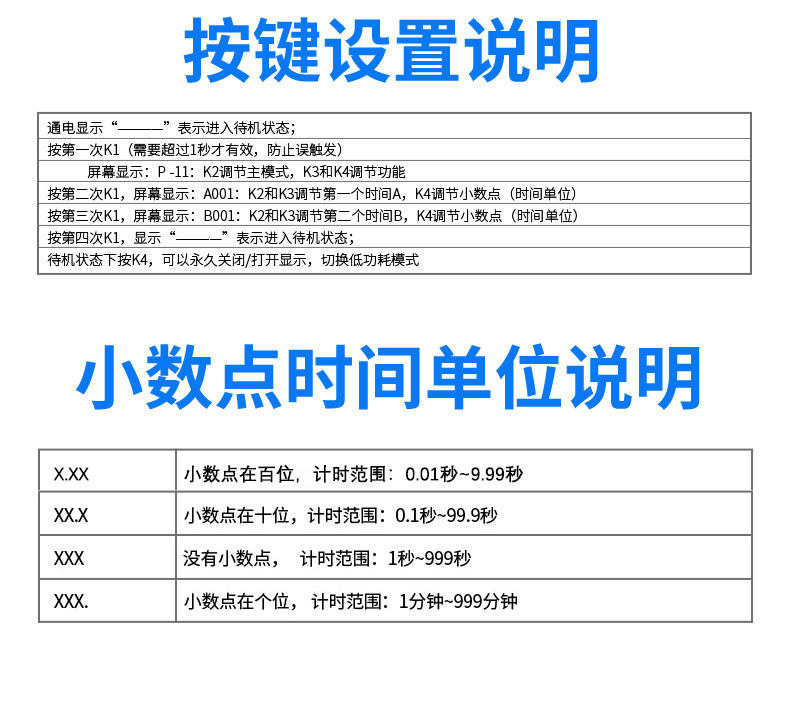

4：時間範圍： 0.01秒~999分鐘任意時間可調

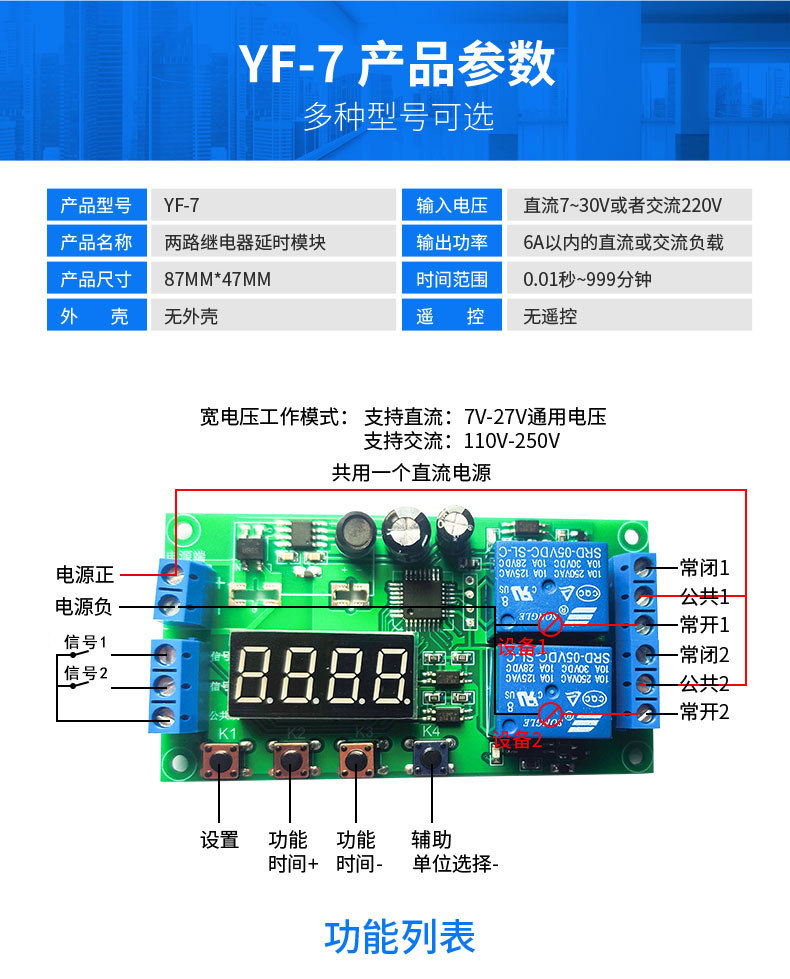

5：接線端口說明：
1、+ ： 輸入電源正極
2、- ： 輸入電源負極
3、IN+：信號輸入端正極
4、IN-：信號輸入端負極
5、NO： 繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
6、COM： 繼電器公用接口
7、NC： 繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空
6：功能列表：功能買回去可以自己任意設定，有說明書提供；斷電可記憶設置的任何參數
如下P-11到P-44中的所有功能；信號1對應繼電器1；信號2對應繼電器2；
兩路可以同時觸發；互相獨立；互不影響；各自信號管各自對應的繼電器
P-11:點動（給信號繼電器吸合，信號消失繼電器停止）
P-12:自鎖（給一次信號繼電器吸合，再給一次信號繼電器停止）
P-13:給信號，繼電器吸合A秒自動停止；在延時期間觸發無效
P-14:給信號，繼電器吸合A秒自動停止；在延時期間觸發重新計時
P-15:給信號，繼電器吸合A秒自動停止；在延時期間觸發疊加計時
P-16:給信號，繼電器吸合A秒自動停止；在延時期間觸發復位
P-17:給信號，繼電器吸合，輸入信號斷開，開始計時A秒後斷電，在延時期間再次給信號保持輸出，計時停止
P-18:通電後，繼電器立刻吸合，延時A秒後斷電；直到下次通電
P-21:給信號，延時A秒後，繼電器吸合
P-22:給信號，超過A秒後，繼電器吸合，信號消失，繼電器停止
P-23:信號消失超過A秒後，繼電器吸合，信號消失，繼電器停止
P-24:有信號超過A秒後，繼電器吸合，信號消失超過A秒後，繼電器停止
P-25:有信號超過A秒後，繼電器吸合，再次有信號超過A秒後，繼電器停止
P-26:有信號繼電器吸合A秒後停止，信號消失繼電器再次吸合A秒後停止
P-27:檢測有脈衝信號，繼電器停止；沒有脈衝信號，繼電器延時A秒吸合；（信號持續或者信號消失都視為沒有脈衝信號）
P-28:通電後，延時A秒後，繼電器吸合，直到斷電
P-31:通電後，繼電器吸合A秒，斷開B秒，無限循環；斷電停止
P-32: 有信號，啟動P-31無限循環；信號消失，終止循環
P-33:給一次信號，啟動P-31無限循環；再給一次信號終止循環
P-34:通電後，延時A秒後，繼電器吸合，吸合B秒後停止
P-35:有信號，延時A秒後，繼電器吸合，吸合B秒後停止
P-36:有信號，超過A秒後，繼電器吸合，吸合B秒後停止，信號消失，計時清零停止
P-37:有信號,繼電器吸合A秒自動停止，停止後再計時B秒，在A+B時間內信號觸發無效
P-38:有信號,繼電器吸合A秒自動停止，停止再計時B秒後，再次吸合A秒自動停止
P-41: 有信號不動作；信號消失觸發；繼電器工作延時A時間後斷開
P-42: 信號消失，延時A時間後，繼電器工作；工作B時間結束
P-43: 信號消失 超過A時間後，繼電器工作；工作B時間結束
P-44: 給信號超過A次後，繼電器吸合B秒停止
P-45: 通電後，繼電器1工作A秒斷開後；繼電器2工作B秒斷開
P-46: 給信號1，繼電器1工作A秒斷開後；繼電器2工作B秒斷開
P-47: 給信號1，繼電器1工作A秒後；繼電器2開始工作；B秒後繼電器1，2同時斷開
P-48:通電後，繼電器1工作A秒斷開後；停止B秒；繼電器2工作C秒斷開停止D秒；循環
