產品說明1

ST-LINK/V2(EN)（美國版），ST LINK STLINK STM32仿真器 STM32下載器 100%正品



PS.美國版、中國版的差異在2、3、4、5線不同

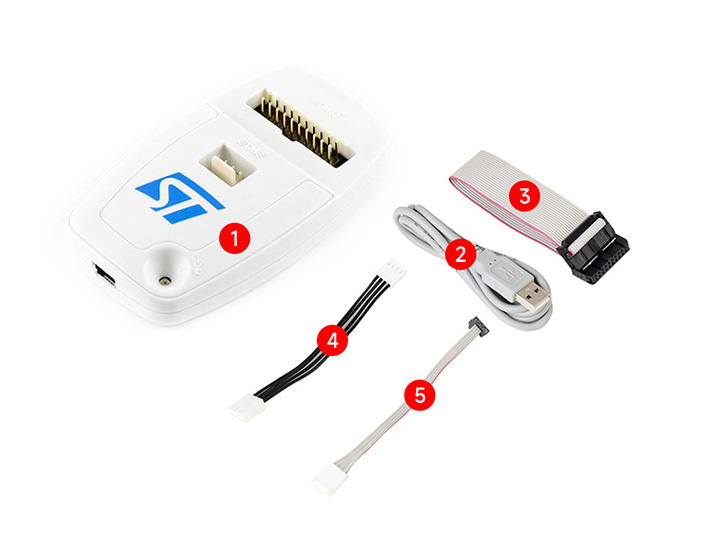

1. ST-LINK/V2主機x 1
2. USB線type A公口轉mini-B公口x 1
3. 20-pin JTAG/SWD扁平線x 1
4. SWIM 100mil雙向4PIN扁平連接線x 1
5. SWIM 100mil扁平4PIN轉標準ERNI連接線x 1

ＰＳ．美國版、中國版的差異在2、3、4、5線不同

產品簡介

ST-LINK /V2是一款可以在線仿真以及下載STM8以及STM32的開發工具！

基本屬性

• ST-LINK /V2是ST意法半導體為評估、開發STM8系列和STM32系列MCU而設計的集在線仿真與下載為一體的開發工具。
• STM8系列通過SWIM接口與ST-LINK /V2連接;
  STM32系列通過JTAG / SWD接口與ST-LINK /V2連接。
• ST-LINK /V2通過高速USB2.0與PC端連接。

支持的軟件

• ST-LINK Utility v2.0（及以上版本）
• STVD Version 4.2.1（及以上版本）
• STVP Version 3.2.3（及以上版本）
• IAR EWARM Revision v6.20（及以上版本）
• IAR EWSTM8 Revision v1.30（及以上版本）
• KEIL RVMDK Revision v4.21（及以上版本）
• ATOLLIC
• TASKING

支持的器件

• 支持所有帶SWIM接口的STM8系列單片機
• 支持所有帶JTAG / SWD接口的STM32系列單片機

支持以下型號：（以下信息對應的是ST Visual Programmer 3.2.3版本 Patch 1）［舊版說明］

SWIM	STM8A系列
	STM8AFxxx	STM8AF516 STM8AF517 STM8AF518 STM8AF519 STM8AF51A STM8AF617 STM8AF618 STM8AF619 STM8AF61A STM8AF6126 STM8AF6146 STM8AF6148 STM8AF6166 STM8AF6168 STM8AF6169 STM8AF6226 STM8AF6246 STM8AF6248 STM8AF6266 STM8AF6268
	STM8AHxxx	STM8AH516 STM8AH517 STM8AH518 STM8AH519 STM8AH51A STM8AH617 STM8AH618 STM8AH619 STM8AH61A STM8AH6126 STM8AH6146 STM8AH6148 STM8AH6166 STM8AH6168 STM8AH6169
	STM8L系列
	101系列	STM8L101F2 STM8L101G2 STM8L101F3 STM8L101G3 STM8L101K3
	151系列	STM8L151G4 STM8L151K4 STM8L151C4 STM8L151G6 STM8L151K6 STM8L151C6 STM8L151R6 STM8L151C8 STM8L151R8 STM8L151M8
	152系列	STM8L152K4 STM8L152C4 STM8L152K6 STM8L152C6 STM8L152R6 STM8L152C8 STM8L152R8 STM8L152M8
	162系列	STM8L162R8 STM8L162M8
	STM8S系列
	103系列	STM8S103F2 STM8S103F3 STM8S103K3 STM8S903K3
	105系列	STM8S105K4 STM8S105S4 STM8S105C4 STM8S105K6 STM8S105S6 STM8S105C6
	207系列	STM8S207K6 STM8S207S6 STM8S207C6 STM8S207R6 STM8S207S8 STM8S207C8 STM8S207R8 STM8S207M8 STM8S207SB STM8S207CB STM8S207RB STM8S207MB
	208系列	STM8S208S6 STM8S208C6 STM8S208R6 STM8S208S8 STM8S208C8 STM8S208R8 STM8S208SB STM8S208CB STM8S208RB STM8S208MB
	903系列	STM8S903F3 STM8S903K3
JTAG / SWD	STM32系列
	100系列	STM32F100C4 STM32F100R4 STM32F100C6 STM32F100R6 STM32F100C8 STM32F100R8 STM32F100V8 STM32F100CB STM32F100RB STM32F100VB STM32F100RC STM32F100VC STM32F100ZC STM32F100RD STM32F100VD STM32F100ZD STM32F100RE STM32F100VE STM32F100ZE
	101系列	STM32F101C4 STM32F101R4 STM32F101T4 STM32F101C6 STM32F101R6 STM32F101T6 STM32F101C8 STM32F101R8 STM32F101V8 STM32F101T8 STM32F101RB STM32F101VB STM32F101TB STM32F101RC STM32F101VC STM32F101ZC STM32F101RD STM32F101VD STM32F101ZD STM32F101RE STM32F101ZE STM32F101VE STM32F101RF STM32F101VF STM32F101ZF STM32F101RG STM32F101VG STM32F101ZG
	102系列	STM32F102C4 STM32F102R4 STM32F102C6 STM32F102R6 STM32F102C8 STM32F102R8 STM32F102CB STM32F102RB
	103系列	STM32F103C6 STM32F103R6 STM32F103T6 STM32F103C8 STM32F103R8 STM32F103V8 STM32F103T8 STM32F103CB STM32F103RB STM32F103VB STM32F103RC STM32F103VC STM32F103ZC STM32F103RD STM32F103VD STM32F103ZD STM32F103RE STM32F103VE STM32F103ZE
	105&107系列	STM32F105R8 STM32F105V8 STM32F105RB STM32F105VB STM32F105RC STM32F105VC STM32F107RB STM32F107VB STM32F107RC STM32F107VC
	205&207系列	STM32F205xB STM32F205xC STM32F205xE STM32F205xF STM32F205xG STM32F207xC STM32F207xE STM32F207xF STM32F207xG
	215&217系列	STM32F215xE STM32F215xG STM32F217xE STM32F217xG
	低功耗L系列	STM32L151C8 STM32L151R8 STM32L151V8 STM32L151CB STM32L151RB STM32L151VB STM32L152C8 STM32L152R8 STM32L152V8 STM32L152CB STM32L152RB STM32L152VB
	無線射頻	STM32W108C8 STM32W108CB STM32W108HB

功能、性能

• 編程功能：可燒寫FLASH ROM、EEPROM、AFR等。
• 仿真功能：支持全速運行、單步調試、斷點調試等各種調試方法，可查看IO狀態，變量數據等等。
• 仿真性能：採用USB2.0接口進行仿真調試，單步調試，斷點調試，反應速度快！
• 編程性能：採用USB2.0接口，進行SWIM / JTAG / SWD下載，下載速度快！

與目標板的連接接口

• ST-LINK /V2指定的SWIM標準接口和JTAG / SWD標準接口。

固件可升級

• 日後，ST將會推出更多STM8和STM32的型號，亦會將新的器件型號添加入STVD的器件支持列表，當您在未來開發中需要使用最新的型號，升級STVD，升級固件程序，便得以支持新的型號！
• 升級方式為自動升級，ST公司會提供升級程序。

【STLINK三代參數PK】



項目	STLINK-V3SET	STLINK-V3MINI	ST-LINK/V2	說明
JTAG/SWD支持電壓範圍	3V - 3.6V	3V - 3.6V	1.65V - 3.6V	ST-LINK/V2支持STM32低壓器件
SWIM支持電壓範圍	1.65V - 5.5V	不支持	1.65V - 5.5V	STLINK-V3MINI不支持STM8的SWIM接口
是否支持SWV	YES	YES	YES	目前僅STM32支持SWV，STM8尚不支持
調試接口個數	多個	多個	2	STLINK-V3SET/MINI除了下載接口，還預留GPIO接口
LED狀態指示燈	雙色LED	雙色LED	雙色LED	雙色LED可指示電源/信號狀態，紅色LED只指示信號狀態

版本說明

問：ST-LINK /V2是否和ST-LINK II一樣？

• ST-LINK/V2和ST-LINK是兩個不同的產品。
• ST-LINK II是ST-LINK的一個隸屬版本，且"II" 是國內一說，官方並無版本區分。

問：關於ST-LINK/V2 (EN)與ST-LINK/V2 (CN)的同異點：？

• ST-LINK/V2 (EN)是美版，ST-LINK/V2 (CN)是國內版。
• 兩者都是ST官方原裝產品，功能一致，配件稍有不同。



連接到PC機

採用USB接口連接PC機

• ST-LINK /V2開發工具採用STM32芯片為控制芯片，實現高速的USB2.0通信。
• ST-LINK /V2連接電腦是需要驅動程序的，請點擊此處下載。
  或者到官網下載最新版本，請點擊此處官網下載。
  （以上驅動程序適合Win7、Vista、XP）


連接到目標板

 ST-LINK /V2下載器通過SWIM接口連接至STM8目標板

STM8的SWIM接口是如何定義的？（點擊查看）

由於STM8的SWIM接口只需要4根連接線，所以ST-LINK /V2連接至STM8目標板時需要注意連接位置，如下所示：

←ST-LINK/V2下載器接入STM8目標板

請注意，VCC和GND 切勿接反 ，以免燒壞ST-LINK/V2下載器。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

 ST-LINK /V2下載器如何通過JTAG/SWD接口連接STM32目標板

• STM32的JTAG / SWD接口是如何定義的？ （點擊查看）
• STM32的JTAG / SWD接口是通過20PIN連接線連接目標板，所以ST-LINK/V2連接至STM32目標板時需要注意連接方向。

←ST-LINK/V2下載器接入STM32目標板

請注意，VCC和GND 切勿接反 ，以免燒壞ST-LINK/V2下載器。

• 閃爍紅色：ST-LINK/V2連接到計算機後，USB枚舉過程
• 紅色：ST-LINK/V2與計算機已建立連接
• 閃爍綠色/紅色：目標板和計算機在進行數據交換
• 綠色：通訊完成
• 橙色（紅色+綠色）：通訊失敗

ST-LINK /V2 LED燈的狀態

• ST-LINK /V2 LED呈紅色閃爍：ST-LINK /V2第一次與PC的USB連接，沒找到驅動程序
• ST-LINK /V2 LED呈紅色：ST-LINK /V2與PC已經建立了連接。
• ST-LINK /V2 LED呈閃爍綠色/紅色：目標板和PC之間的數據交換 。
• ST-LINK /V2 LED呈綠色的：通訊已完成。
• ST-LINK /V2 LED呈橙色：目標板與ST-LINK/V2通訊失敗。
