DST-1R4P-N (24V轉3.3V) 4路四路光耦隔離板PLC信號電平電壓轉換板 NPN
NT$250
運費NT$50
條碼20148
產品說明0

此款型號是DST-1R4P-N(帶導軌安裝架)。型號解析:DST(數字信號轉換器)-1R(單向傳輸)4P(4通道)-N(NPN輸出)。

如不需要安裝底座:

如需要PNP輸出:

 一、模塊概述:

1、採用全新原裝台灣光耦。

2、極限轉換頻率20KHZ。

3、用途廣泛,可用於信號隔離,PLC信號電平轉換,PNP,NPN信號轉NPN信號,信號電平電壓轉換等用途。

4、模塊外形尺寸:85*58*28mm(長*寬*高)。

二、模塊接線端子及定義:





(*):直流電源正與信號輸出電壓相同。例如,信號是24V轉5V,則VCC=5V輸入。

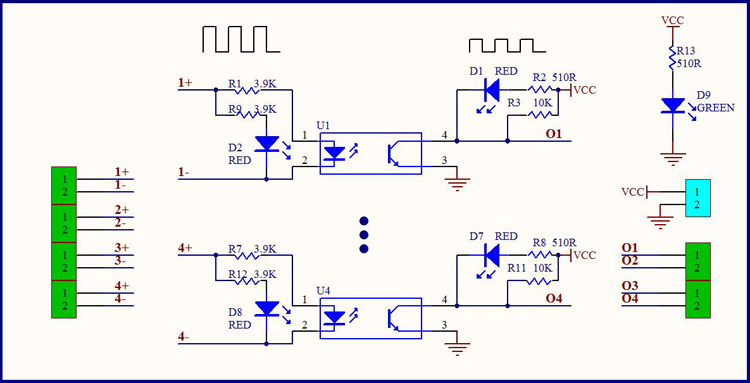

三、模塊內部結構示意圖:







四、模塊連線示意圖:(輸出信號為幾V,模塊供電就用幾V。下面以“24V轉5V”為例,其餘電壓的信號轉換均類同)

1、共陽極信號輸入:





2、共陰極信號輸入:





3、差分信號輸入:





問與答

目前沒有任何商品問答!
本商品上架日期:2020-05-18.
