產品說明1
活動IC測試燒錄座，都是活動式，不需要工具，是用壓的或是用蓋式，均可用在河洛或研儀及其他燒錄器上使用

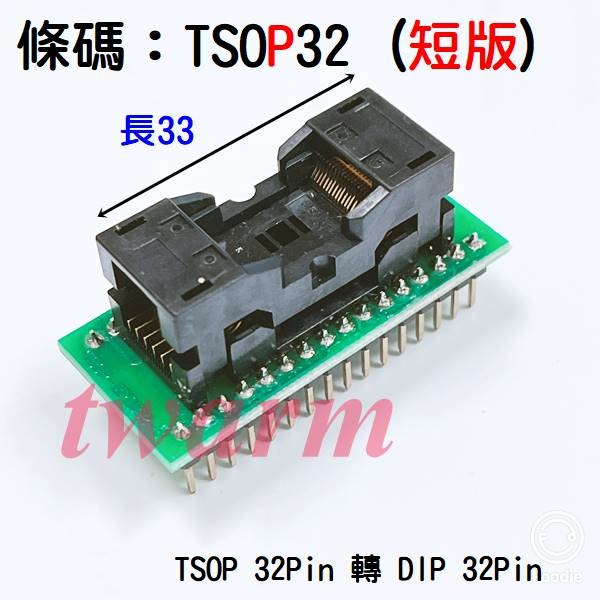

TSOP32PIN轉DIP32PIN 壓式 (短的)
如SST 39SF/VF020之類
pitch=0.5mm (是腳的中心開始算到另一支腳的中心距離)
bady size=12.5mm
所謂bady size是IC的身体大小,不含腳的也就是腳的二邊那頭的身体寬度
相關文件
產品簡介
|
產品用途
|
編程座、測試座，對TSOP32的IC芯片進行燒寫、測試 |
|
適用封裝
|
TSOP32，引腳間距0.5mm |
|
測試座
|
OTS-32-0.5-01 |
|
特點
|
TSOP32轉DIP32，底板引出為雙列直插排針，引腳間距2.54mm（100mil），寬度1.52cm（600mil） |
規格尺寸 (僅供參考)
TSOP32轉DIP32 編程座/測試座適用芯片詳細規格，以及適配座外形尺寸：
單位: mm
| 型號 |
引腳間距 |
引腳數 |
適用IC尺寸(參考) |
外型尺寸(參考) |
| A |
B |
C |
D |
E |
F |
G |
H |
| OTS-32-0.5-01 |
0.5 |
32 |
14 |
12.4 |
13 |
8.2 |
33.7 |
14.7 |
13.5 |
3.4 |
示意圖
(僅供參考，詳細數據請查看編程座PDF及實物) |
|
引腳對照表
