Saleae Logic16 (16通道 100MHz 邏輯分析儀) 支持官方版本軟件 (金屬外殼)
NT$1,500
運費NT$50
條碼13311
產品說明0

Saleae logic USB saleae16 100M邏輯分析儀支持1.3.14版本軟件

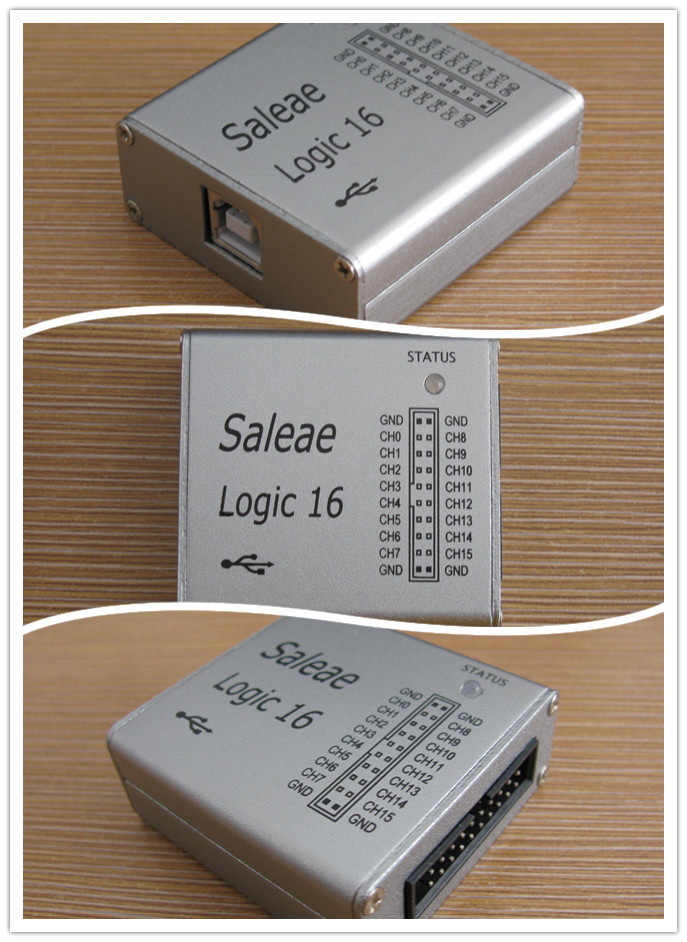

新版鋁外殼如下圖,是發貨實物(發貨清單的圖片將不再更新)。

清單,如圖。

1,SALEAE LOGIC16 邏輯分析儀主機。

2,20跟單獨的杜邦線,可直接連接邏輯分析儀

3,20個帶有插針的邏輯分析儀夾子。

4,高性能USB2.0線,長度大約1.5米。

注意不需要軟件光盤,可以直接到WWW.SALEAE.COM下載任何版本,任何系統的上位機軟件。

軟件直接從官方下載,不需要使用修改後的上位機軟件

    新一批鋁外殼版本加了頻率輸出功能,可以輸出採樣頻率SCK和採樣頻率1/2的HCK。比方說我們設置採樣率是100M,則SCK輸出100Mhz,HCK輸出50Mhz;我們設置採樣率是10M,則SCK是10Mhz輸出,HCK是5Mhz輸出。可以做完信號源也可以做為頻率源。實現從250K頻率到100M的步進

   支持官方版本1.2.14軟件:更酷的界面,更好的用戶體驗。硬件方面也有了新的突破,需要硬件支持電平寬度觸發. 建議此類產品前確認是否支持最新軟件版本!
 由於官方下載速度慢,我下載下來放到了網盤地址是:http://pan.baidu.com/s/1eQnHULG

我們的Saleae Logic16已經兼容從1.1.8版本到1.2.28版本各個操作系統的系統的所有軟件版本。

關於提高采樣速率的建議和​​說明:

  • 1,盡量接在台式機電腦後面的USB口。接在前置的USB容易出現低速率問題,因為內部用了很長的低質量連線連接主機前面板和電腦主板。
  • 2,筆記本的USB口性能以及USB電源質量往往不如台式機,更容易出現速率低的提示。
  • 3,使用USB HUB也影響採樣速率以及USB電源質量。
  • 4,如果USB端口旁邊的USB口也有告訴的USB設備,比如WIFI網卡,U盤等,也會影響採集速率。
  • 5,每一個邏輯分析儀出貨前我們都經過了多個電腦的3通道100M採集測試,確保產品本身性能。
  • 6,PCB板子從設計選件到佈局佈線嚴謹認真,確保USB發揮高性能,並通過電測干擾測試。

常見問題:

1,是否需要對破解軟件?

答:不需要,直接從官方下載就可以用,官方發布的任何版本,任何操作系統的SALEAE軟件都支持。因為採用官方設計,也支持後續官方軟件升級。
兼容官方原裝正版軟件,可以支持windows、linux、MAC OS所有的32位和64位系統,軟件可以直接從
http://www.saleae.com/downloads下載到.

2,關於輸入接口保護。

答:實現了ESD和TVS高壓靜電的保護,並且也支持正負60伏以內的電壓輸入保護。

4,輸入接口是否有接口保護芯片。

答:ESD/TVS保護以及過壓保護是必須的,採用了專門的高速低容抗SRV05保護管,一來可以保護相對脆弱的FPGA輸入,多一道防線。

5,是否直接支持官方軟件?都支持哪些系統?是否支持WIN8?

答:直接支持官方軟件。直接從官方下載軟件即可,也可以跟店主索要已經下載好的多個操作系統和版本的。官方有提供WINDOWS,LINUX,MAC等上位機軟件我們都支持。並且支持後續升級版本的軟件

6,是否真的能達到100M採樣。

答:支持100M採樣模式。100M模式下最多支持3路,如果您的電腦USB對2.0高速模式支持不好的話可能支持不到3路。這不是我們產品的個性,而是所有SALEAE16的共性!我們產品在發貨之前都通過了3路100MHZ模式的測試。

7,產品出貨之前經過了什麼測試

答: A,工作電流測試。
        B,16路16M模式的測試,保證每個通路的正確。
        C,3路100M模式測試,保證可以實現到最高采樣率。
        D,連續8小時採集測試,排除任何故障可能。

以上測試在焊接後,包裝後,發貨前都做了測試。稍後將貼出測試圖片。

 SALEAE LOGIC16 簡介:

1,,實時採集利用USB2.0高速接口上傳給電腦,電腦端實行實時數據存儲管理,再採集結束後就進行顯示。

2,使用電腦的內存的作為採集存儲器,這樣就能到傳統邏輯分析儀無法比擬存儲深度,輕鬆達到G級別的存儲深度。

3,SALEAE軟件的強大之處在於對協議的解析。支持10多種串行協議。能將所採集的到的波形按照總線協議規則再波形上顯示解析的內容,這樣一樣就可以看出錯誤。非常直觀,用過一次,保證您愛不釋手,從此告別對波形的猜測。尤其是從事FPGA總線接口協議的模式實現,幾乎比前仿真還方便!

4,可以靈活設置採樣率和採集通道數,3路採集時候實現最高100M採樣率,6路時候實現50M採樣率,9路時實現最高32MHZ採樣率,16路時候時候實現最高16M採樣率。

5,體積小,攜帶方便,使用USB電源,便於現場調試。

SALEAE LOGIC16強大的協議解析功能介紹:

1,包括了SPI,UART,CAN,JTAG,1-WIRE等支持多達17種串行協議分析。幾乎覆蓋所有常見的串行板級和現場級總線協議。官方還給出各種串行協議設計的資源

http://www.saleae.com/supportedprotocols

2,可以設置協議解析參數,比如我們所熟悉的RS232協議,板級一般叫做UART。可以在設置界面裡面設置波特率,數據長度,停止位,校驗位等各種參數。這個設置可以在採集前設置,也可以在採集到到數據以後任意改變設置,將按照新的設置,從新對數據進行分析並顯示。

3,支持對多種協議的同時解析,並且在線顯示解析的內容。解析的數據有多種顯示形式,有ASCII碼,16進制,10進制,8進制,2進制等。

4,以上看到的是在線實時分析協議,可以查看時序細節,進行DEBUG。也可以從宏觀上查看通訊內容,保存協議解析的內容輸出到文本文件和電子表格文件。下圖是將I2C協議的解析輸出到文本TXT文件和電子表格文件的截圖.

問與答

目前沒有任何商品問答!
本商品上架日期:2014-03-17.
