NanoPi-M2,4418開發板,1GB內存千兆網卡
NT$1,340
運費NT$50
條碼04525322
產品說明0

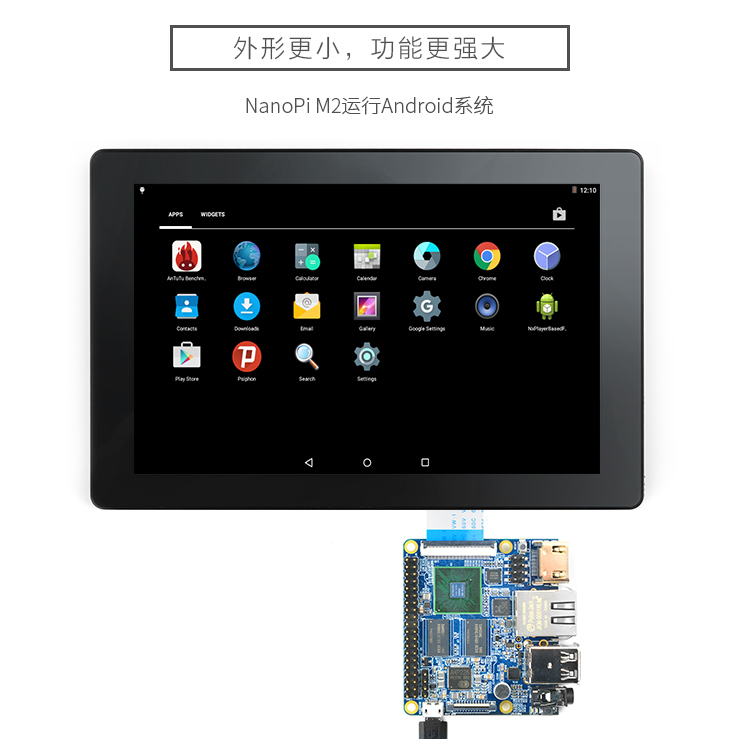

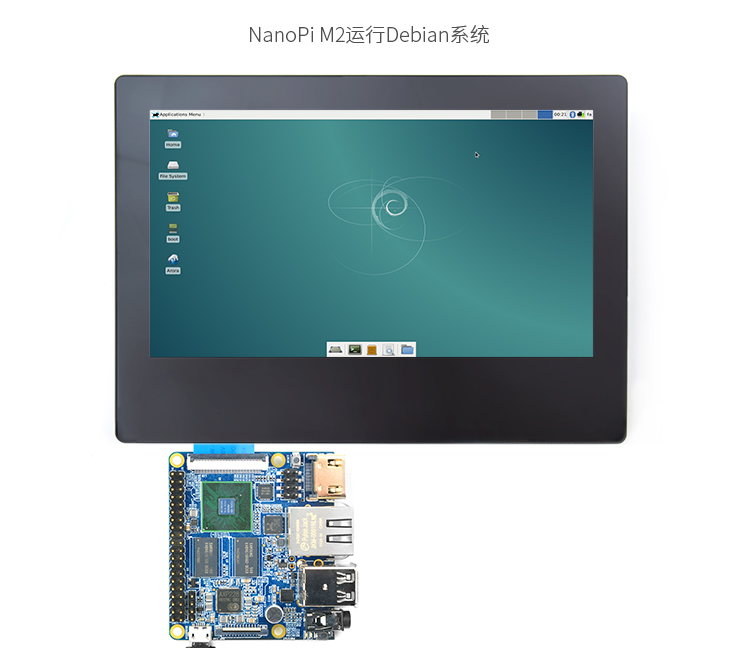

運行最新Android5.1、Debian8.1

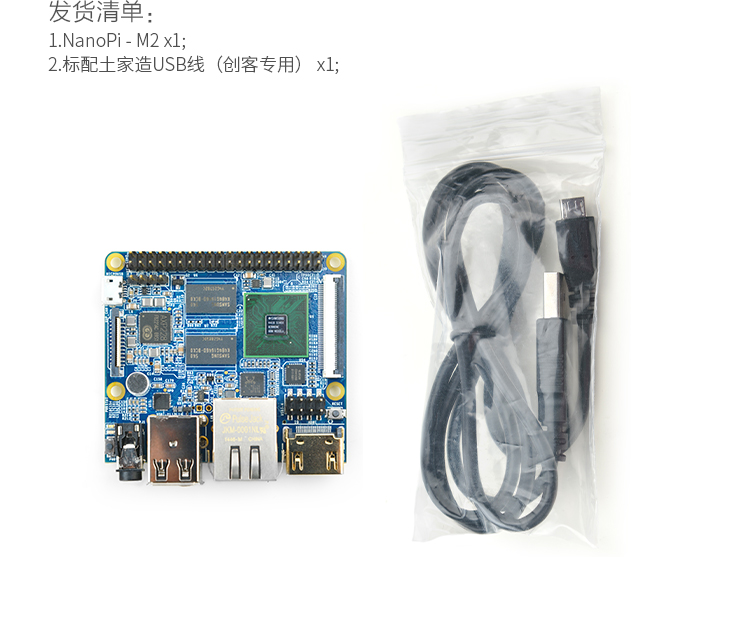

標配土家造MicroUSB線

3D打印源文件下載: [http://wiki.friendlyarm.com/wiki/index.php/File:NanoPiM23D%E6%89%93%E5%8D%B0.7z]

NanoPi M2 資源下載鏈接

* 燒寫固件下載鏈接:[http://wiki.friendlyarm.com/wiki/nanopi2/download/]

* 源代碼下載鏈接:[https://github.com/friendlyarm]

* 維基使用手冊鏈接:[http://wiki.friendlyarm.com/wiki/index.php/NanoPi_M2/zh]

*原理圖 :[ http://wiki.friendlyarm.com/wiki/images/3/31/NanoPi-M2-1602-Schematic.pdf ]

* S5P4418 Datasheet :[http://wiki.friendlyarm.com/wiki/images/a/a7/Pi2_SOC_DS_0.1.pdf S5P4418_Datasheet_0.1.pdf]

加購價 (外殼 $200) (散熱片 $30)



NanoPi M2 快速啟動..

要開啟你的NanoPi M2 新 ​​玩具,請先準備好以下硬件 :

• NanoPi M2主板
• microSD 卡/TF 卡: Class10 或以上的 8GB SDHC 卡
• 一個microUSB 接口的外接電源,要求輸出為5V/2A (強烈推薦使用官方推薦的USB 線)

1 、為方便用戶更方便的製作啟動NanoPi M2 的TF 卡,友善之臂特意為用戶提供了一個在Windows 平台下製作TF 卡的工具Win32DiskImager.exe;

2 、另外,你還需要下載Windows 平台下燒寫的系統固件,參考維基教程,下載你需要的固件:http://wiki.friendlyarm.com/NanoPi2Fire ;

3 、將固件和燒寫固件分別解壓,在​​Windows 下插入SD 卡(限4G 以上的高速卡),以管理員身份運行 win32diskimager ,在工具的界面上, 選擇你的SD 卡盤符,選擇你要燒寫的系統固件,點擊 Write 按鈕燒寫,會提示你是否格式化SD 卡, 這時候選“ Yes ”即可。

4 、當製作完成SD 卡後,拔出SD 卡插入NanoPi M2 的BOOT 卡槽,上電啟動(注意,這裡需要5V/2A 的供電),你可以看到藍燈閃爍,這時你已經成功啟動NanoPi M2 。

40Pin GPIO 接口定義

LCD 接口定義

Pin#

Name

Pin#

Name

01

VDD_5V

24

LCD_R3

02

VDD_5V

25

LCD_R4

03

LCD_B0

26

LCD_R5

04

LCD_B1

27

LCD_R6

05

LCD_B2

28

LCD_R7

06

LCD_B3

29

DGND

07

LCD_B4

30

GPIOB25

08

LCD_B5

31

GPIOC15

09

LCD_B6

32

NRESETOUT

10

LCD_B7

33

LCD_DE

11

DGND

34

LCD_VSYNC

12

LCD_G0

35

LCD_HSYNC

13

LCD_G1

36

LCD_CLK

14

LCD_G2

37

DGND

15

LCD_G3

38

DGND

16

LCD_G4

39

DGND

17

LCD_G5

40

DGND

18

LCD_G6

41

I2C2_SCL

19

LCD_G7

42

I2C2_SDA

20

DGND

43

GPIOC16

21

LCD_R0

44



22

LCD_R1

45

DGND

23

LCD_R2












問與答

目前沒有任何商品問答!
本商品上架日期:2012-12-17.
