(STM32-V5)STM32F407開發板+揚聲器模組+12V電源+SWD轉接板+USB線+網路線+USB轉串口線
NT$3,500
運費NT$50
條碼17130
產品說明0





1、STM32-V5底板1塊
2、揚聲器模塊(含AW8733功率放大器),已插在主板上
3、12V 1A 電源適配器1個
4、SWD轉接板1個(JTAG 轉 SWD調試接口)【不帶仿真器】
5、Micro USB數據線1根
6、網線1根
7、USB轉串口線(HL-340)1根
備註:開發板發貨不帶光盤,完整資料請自行下載

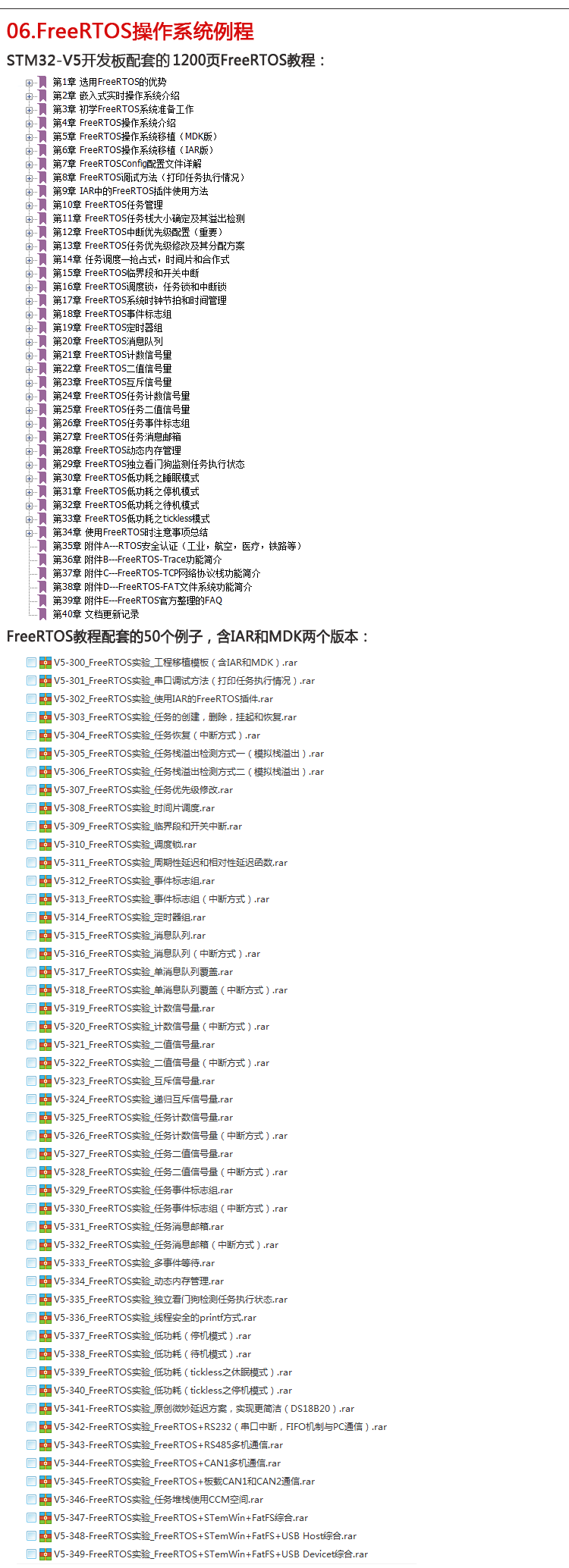

2016年6月30日,嘔心瀝血4個月推出FreeRTOS教程(1200頁)和50個例程。【國內獨家】

2016年1月11日,發布MODBUS教程:【國內獨家】

1、從2013年5月份發布至今,開發板硬件更新過6個版本,軟件資料更新過64次。最近一次更新於2018.6.16。

2、如果硬件功能都不完善,談何全面學習。我們板子配置的電路是在工控產品和工程項目中經常用到的。大部分情況下,開發新產品只需要做減法即可。公司尤其喜歡我們的開發板,因為工程模板好,沒有哪家比我們更合適做項目移植。

3、配套的教程和學習資料不比任何一家差。例程突出規範性,項目實戰性,大部分例子框架和驅動都經得起項目實戰考驗,沒有哪家比我們更合適做項目移植。

4、程序框架、編碼風格、操作系統的深入和專業、項目移植的便捷性在同類開發板中是有目共睹的。你可以下載我們任何一個例子看看。我們不是自誇,這是客戶的真實評價。

5、關於售後,凌晨12點還在解答客戶問題的情況已經習以為常了,提供專業級售後支持。

6、我們做開發板有9年曆史了,競爭非常激烈,期間很多同行已放棄,但是我們依然能夠堅持到現在,因為我們重視產品質量、技術支持和售後服務,所以贏得了廣大客戶。很多客戶都成為了我們的朋友。

7、價格為什麼貴一點?保持開發板具有適當利潤是企業正常運作的必要條件。我們不搞虧本銷售,這是對企業員工負責,也是對客戶負責。凡是搞成本價和極低利潤銷售的開發板廠家都活不了太長時間,更談不上售後支持了。

本寶貝不含顯示模塊,可以搭配多款顯示模塊,請加入購物車購買:

  • 3.5寸電阻屏:分辨率480 * 320 ,(去購買) $750
  • 4 .3 寸電阻屏:分辨率480 * 272 ,(去購買)
  • 4 .3 寸電容屏:分辨率480 * 272 ,(去購買)
  • 5 .0 寸電阻屏:分辨率800 * 480 ,(去購買)
  • 7.0寸電阻屏:分辨率 800 * 480 ,(去購買)
  • 7.0寸電容屏:分辨率 800 * 480 , (去購買)

備註:搭配顯示模塊時帶亞克力保護板。

開發板發貨不帶光盤,完整的光盤資料下載地址:(請將地址複製到瀏覽器查看)

http://bbs.armfly.com/read.php?tid=1285

STemWin教程(論壇版本),直接預覽地址(請將地址複製到瀏覽器查看)

http://bbs.armfly.com/thread.php?fid=12&type=28

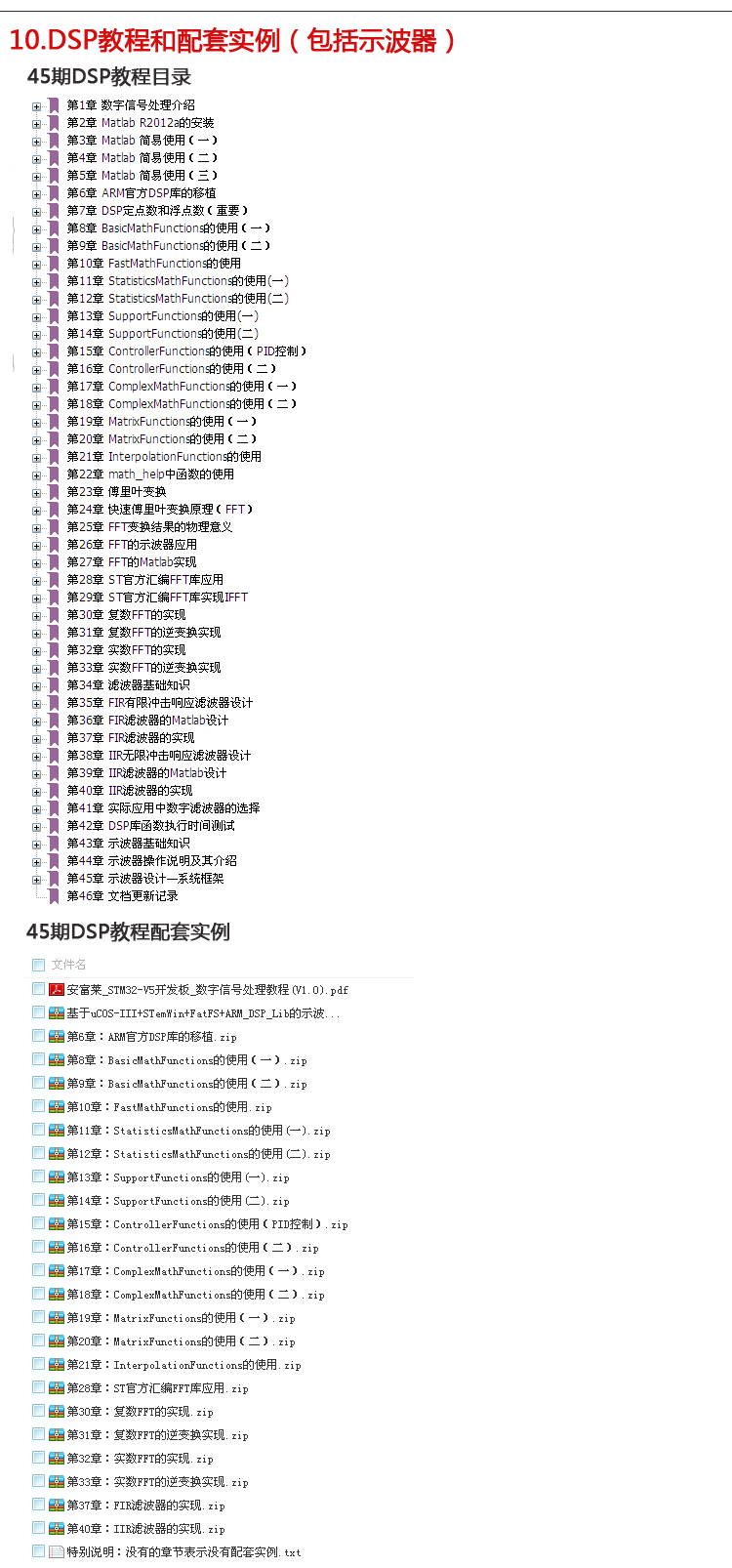

DSP教程(論壇版本),直接預覽地址(請將地址複製到瀏覽器查看)

http://bbs.armfly.com/thread.php?fid=25&type=65#tabA

演示視頻和更多截圖見:

 http://bbs.armfly.com/read.php?tid=1139    (請將地址複製到瀏覽器查看)

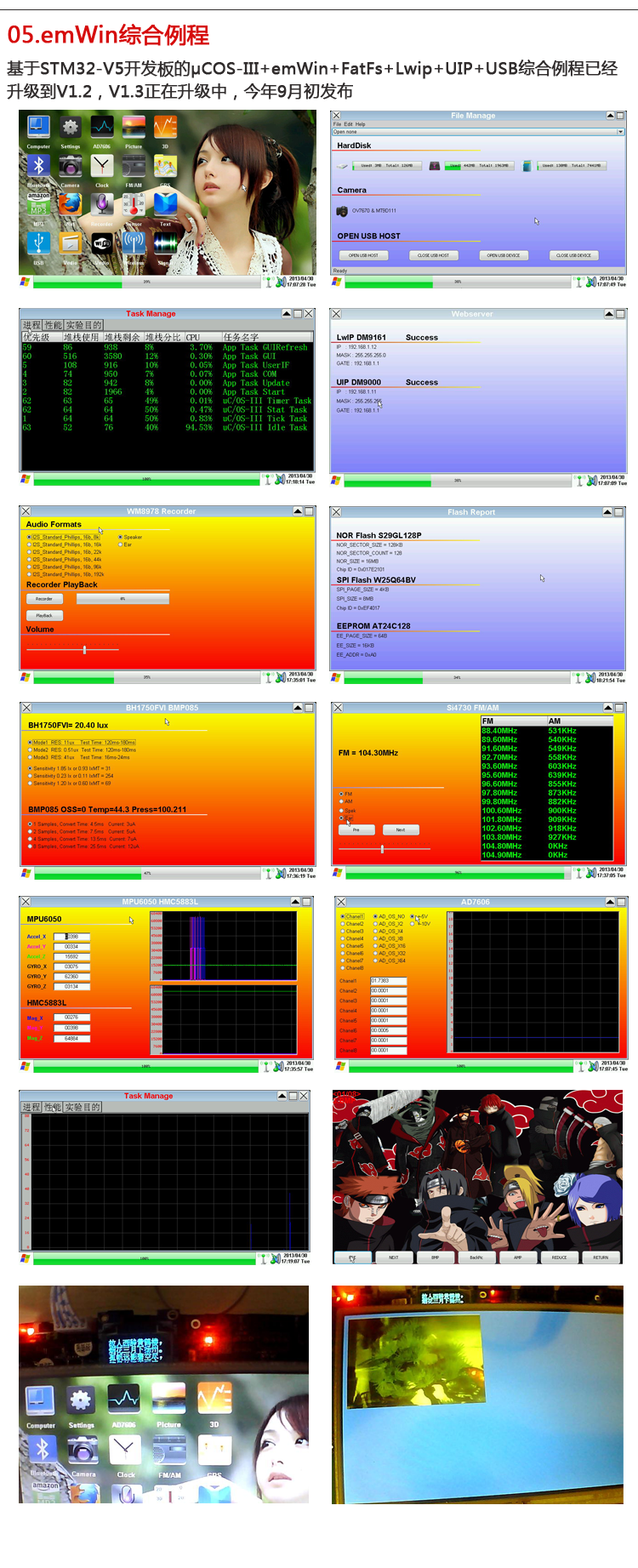

第1個綜合設計Demo :

基於uCOS-III+STemWin+FatFS+ARM_DSP_Lib的一代示波器演示(26分鐘),支持1080p和超清觀看。

http://forum.armfly.com/forum.php?mod=viewthread&tid=3886

第2個綜合設計Demo :

    花式玩轉網絡攝像頭之TCP上位機軟件實現,高端大氣上檔次,速度2MB/S,華麗麗的界面效果。

http://forum.armfly.com/forum.php?mod=viewthread&tid=87016

純RGB格式數據,上傳速度2MB/S左右,下面是動態GIF。

  • CPU型號STM32F407IGT6/LQFP-176,1M字節Flash,192K字節RAM
  • 25MHz晶振作為MCU的主時鐘,32.768kHz晶振用於CPU的RTC
  • 2M字節SRAM(高速SRAM),16M字節NOR Flash,128M字節NAND Flash
  • 8M字節串行Flash,16K字節串行EEPROM
  • 1個MicroSD卡座
  • 2個CAN2.0接口(SN65HVD230)
  • 1個RS232串口(SP3232)
  • 1個RS485接口(SP3485)
  • 1個USB2.0全速DEVICE接口(CPU內部集成)
  • 1個USB2.0全速HOST接口(CPU內部集成)
  • 2個100M/10M以太網接口(DM9000AE掛在FSMC總線+DM9161 PHY使用CPU內部MAC)【雙網卡】
  • 集成I2S全雙工音頻CODEC芯片(WM8978)
  • 集成AM/FM收音機模塊(Si4704)——(比通用的TEA5767 FM芯片高級)
  • 集成三軸陀螺儀(MPU-6050)
  • 集成光照度傳感器(BH1750FVI)
  • 集成氣壓強度傳感器(BMP180)
  • 板載1個咪頭,1個揚聲器,1個立體聲耳機輸出插座,1個麥克風輸入插座,1個Line線路輸入插座
  • 1個紅外遙控接收,1個紅外遙控發射
  • 1個5向搖桿,1個Reset按鍵、3個軟件可支配的按鍵
  • 4個LED,1個電源LED
  • 1個CR1220電池座
  • 1個PS/2插座,可外接PS/2鍵盤或鼠標
  • SWD調試接口(配SWD轉接板)
  • 2種供電方式:USB電纜、外接7-32V電源
  • 1個電源開關,上下電時無需拔插電纜
  • SDIO WIFI模塊擴展接口(不帶外部模塊)
  • HMC5883L三軸磁力計擴展接口(不帶外部模塊)
  • ESP8266串口WIFI模塊擴展接口(不帶外部模塊)
  • nRF24L01 2.4G無線通信模塊擴展接口(不帶外部模塊)
  • nRF905 433M無線通信模塊擴展接口(不帶外部模塊)
  • 攝像頭模塊擴展接口(不帶外部模塊)
  • ADC-DAC示波器模塊擴展接口(不帶外部模塊)
  • AD7606八通道ADC採集模塊擴展接口(不帶外部模塊)
  • GPS模塊擴展接口(不帶外部模塊)
  • GPRS無線通信模塊擴展接口(不帶外部模塊)
  • DS18B20溫度傳感器擴展接口(不帶外部模塊)
  • DTH11溫濕度傳感器擴展接口(不帶外部模塊)
  • 主板尺寸:192mm×140mm
  • PCB板厚度:1.6mm,雙面板



 (建議下載後觀看,視頻分辨率是1024*768的,本地觀看很清晰,百度雲在線視頻不清晰)

視頻目錄如下:

第1章:Cortex-M內核基礎介紹 (33分鐘48秒)

1.1 主流嵌入式處理器內核
1.2 ARM介紹
1.3 Cortex-M內核介紹
1.4 Cortex-M內核的優勢及其應用
1.5 ARM資源獲取

第2章:STM32基礎介紹 (50分鐘17秒)

2.1 ST意法半導體介紹
2.2 STM32系列產品
2.3 STM32生態系統
2.4 STM32資源獲取
2.5 STM32的幾個重要文檔

第3章:STM32-V5開發板軟件硬件介紹(29分鐘40秒)

3.1 STM32-V5開發板硬件介紹
3.2 主控STM32F407IGT6簡介
3.3 STM32-V5開發板軟件介紹
3.4 STemWin書籍
3.5 開發板資源獲取

第4章:開發環境搭建(48分鐘10秒)

4.1 IDE介紹及其安裝
4.2 JLINK和串口驅動安裝
4.3 開發板硬件搭建
4.4 程序下載
4.5 串口打印

第5章:裸機例程介紹和MDK工程配置(56分鐘43秒)

5.1 裸機例子基礎篇和高級篇介紹
5.2 內存映射
5.3 例程的文件夾和工程結構說明
5.4 MDK工程配置

第6章:創建MDK工程(39分鐘49秒)

6.1 創建工程文件說明
6.2 創建MDK工程
6.3 MDK工程配置
6.4 工程下載

第7章:標準固件庫簡易說明(71分鐘49秒)

7.1 標準固件庫文件介紹
7.2 標準固件庫簡單剖析
7.3 選擇寄存器開發還是庫開發
7.4 CMSIS微控制器軟件接口介紹

第8章:STM32啟動代碼講解(57分56秒)

8.1 上電複位和手動復位介紹
8.2 不同系列對應不同啟動文件
8.3 MDK中help文檔的使用
8.4 啟動代碼講解

第9章:STM32三種啟動方式講解(59分23秒)

9.1 三種啟動方式總述
9.2 存儲器重映射(重要)
9.3 從Flash啟動
9.4 從內嵌SRAM啟動
9.5 從系統存儲器啟動

第10章:數據類型,變量和堆棧(57分鐘08秒)

10.1 數據類型
10.2 局部變量和全局變量
10.3 堆棧
10.4 局部變量,全局變量和堆棧實例

第11章:MDK生成的map和htm文件分析(44分鐘55秒)

11.1 map文件分析
11.2 htm文件分析

    STM21F4 相對於STM21F1的改進不只一點點,為了便於初學者了解,我們比對相關資料將改進點進行了匯總。

STM32F1和STM32F4區別 (安富萊整理)

- F1採用Crotex M3內核,F4採用Crotex M4內核。
- F1最高主頻72MHz, F4最高主頻168MHz。
- F4具有單精度浮點運算單元,F1沒有浮點運算單元。
- F4的具備增強的DSP指令集。F4的執行16位DSP的時間只有F1的30%~70%。F4執行32位DSP指令的時間只有F1的25%~60%。
- F1內部SRAM最大64K字節, F4內部SRAM有192K字節(112K+64K+16K)。
- F4有備份域SRAM(通過Vbat供電保持數據),F1沒有備份域SRAM。
- F4從內部SRAM和外部FSMC存儲器執行程序的速度比F1快很多。F1的指令總線I-Bus只接到Flash上,從SRAM和FSMC取指令只能通過S-Bus,速度較慢。F4的I-Bus不但連接到Flash上,而且還連接到SRAM和FSMC上,從而加快從SRAM或FSMC取指令的速度。
- F1最大封裝為144腳,可提供112個GPIO;F4最大封裝有176腳,可提供140個GPIO。
- F1的GPIO的內部上下拉電阻配置僅僅針對輸入模式有用,輸出時無效。而F4的GPIO在設置為輸出模式時,上下拉電阻的配置依然有效。即F4可以配置為開漏輸出,內部上拉電阻使能,而F1不行。
- F4的GPIO最高翻轉速度為84MHz,F1最大翻轉速度只有18MHz。
- F1最多可提供5個UART串口,F4最多可以提供6個UART串口。
- F1可提供2個I2C接口,F4可以提供3個I2C接口。

u F1和F4都具有3個12位的獨立ADC,F1可提供21個輸入通道,F4可以提供24個輸入通道。F1的ADC最大採樣頻率為1Msps,2路交替採樣可到2Msps(F1不支持3路交替採樣)。F4的ADC最大採樣頻率為2.4Msps,3路交替採樣可到7.2Msps。
- F1只有12個DMA通道,F4有16個DMA通道。F4的每個DMA通道有4*32位FIFO,F1沒有FIFO。
- F1的SPI時鐘最高速度為18MHz, F4可以到37.5MHz。
- F1沒有獨立的32位定時器(32位需要級聯實現),F4的TIM2和TIM5具有32位上下計數功能。
- F1和F4都有2個I2S接口,但是F1的I2S只支持半雙工(同一時刻要么放音,要錄音),而F4的I2S支持全雙工,放音和錄音可以同時進行。









問與答

顯示 1 到 第6 (共 6 則 問與答) 總頁數:  1
訪客 詢問: 2018-09-15  09:52:24
問題: 你的line?
有安富萊stm32-v6?
回覆: V6 看這裡 → http://twarm.com/commerce/product_info.php?products_id=19176
訪客 詢問: 2017-08-01  14:41:14
問題: 請問下單後多久可拿到 ?
回覆: 一週
訪客 詢問: 2017-07-31  14:11:08
問題: 因沒有大陸手機, 無法申請百度帳號, 從百度網盤下載STM32-V5的文件夾資料, 購買開發板時可附帶光碟嗎 ?
回覆: 購買後我們會協助,不會讓你下載不了,請放心,不會用百度
會員 Gary先生/小姐 詢問: 2017-05-10  17:40:06
問題: 不好意思 請問這款開發版想用在麥克風錄音與喇叭撥放上面,但在購買前想詢問以下問題:
(1) 開發版可支援程式燒錄功能嗎?
(2) 在錄音時錄進的聲音到開發版有支援降躁處理後再撥放出來嗎?
還是得自己撰寫降躁的程式?
(3) 可使用Micro USB提供電嗎?
(4) 外接攝影頭模組有高一點的像素嗎?
(5) 網址上的6本PDF電子教材以及視頻可提供自行下載閱讀和觀看嗎?

謝謝.......>>>更多...
回覆: 可以燒寫程序
錄音時無降噪,直接放音
不建議MicroUSB供電,功率不足,LCD背光會閃
我們沒有高像素的
pdf都有電子檔,可以自己下載

V5開發板資料
https://pan.baidu.com/s/1nvxYeY9 密碼: fep7
V5入門視頻
鏈接: https://pan.baidu.com/s/1slSYdLr 密碼: 55kr.......>>>更多...
訪客 詢問: 2017-04-05  11:29:34
問題: (STM32-V5)STM32F407開發板
原廠說編號應是:STM3240G-EVAL
請勿是否相同產品?
回覆: 您好,還是有貨,沒改版
這款用的ic是STM32F407IGT6的cpu並沒有錯
會員 dennis先生/小姐 詢問: 2016-11-14  16:55:36
問題: 此款可用smart ulink2嗎
回覆: 可以
